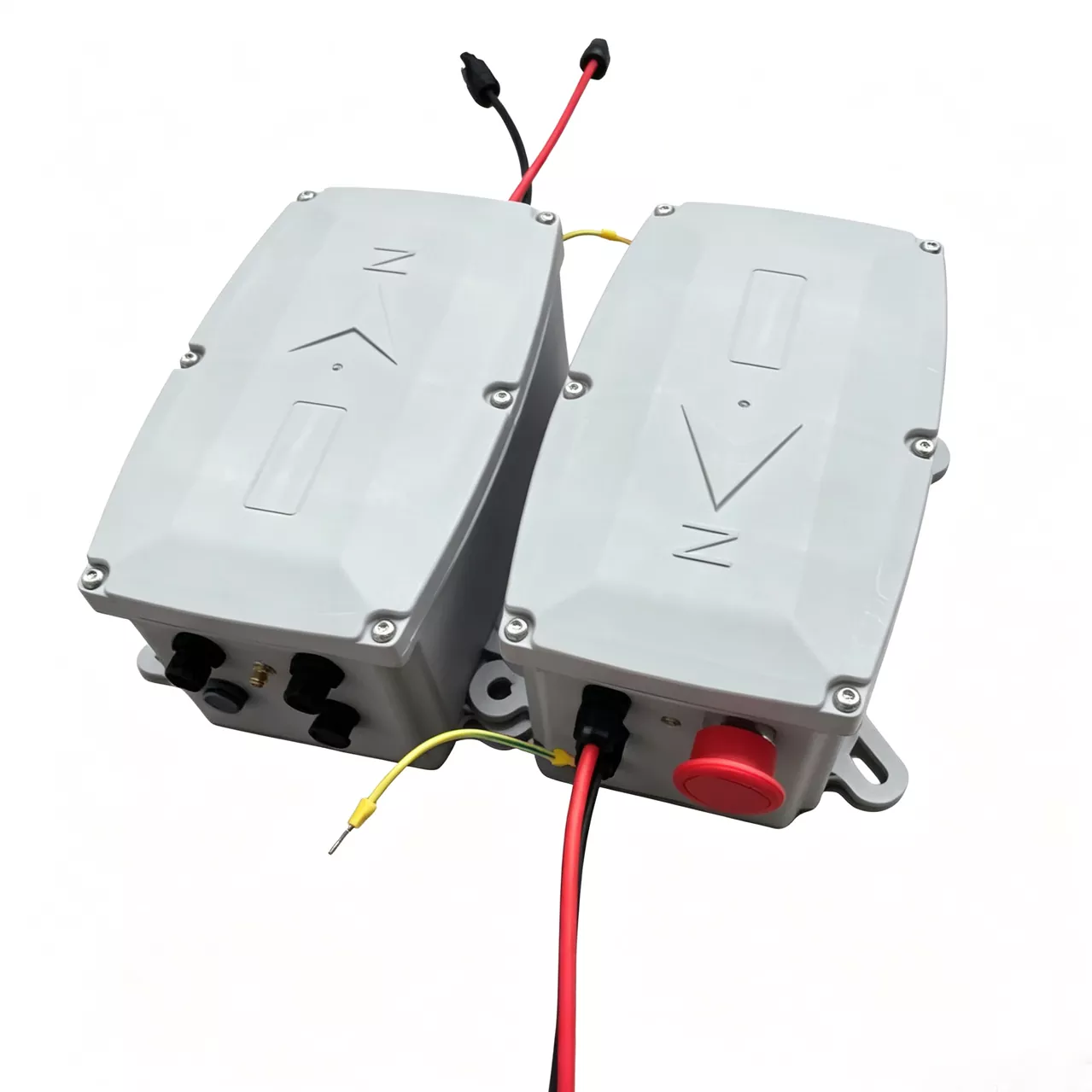

جهاز تعقب الطاقة الشمسية متعدد الصفوف الذكي وجهاز التحكم الفرعي

تمتلك Ruitai مصنعها الخاص لتصنيع جهاز تعقب الطاقة الشمسية متعدد الصفوف الذكي ووحدة التحكم الفرعية عالي الجودة. يعمل نظام TCU هذا بمثابة النواة الذكية لمحطة الطاقة الشمسية.

فهو يتحكم بدقة في المحرك لضبط زاوية الألواح الكهروضوئية في الوقت الفعلي، مما يسمح للنظام بمتابعة حركة الشمس ديناميكيًا طوال اليوم والتقاط المزيد من الطاقة الشمسية.

تم تعزيز النظام بشكل أكبر من خلال خوارزمية الشبكة العصبية المدمجة، والتي تتيح التعلم عن بعد القائم على السحابة والتحسين المستمر.

مع تغير ظروف ضوء الشمس وبيئات الموقع، يمكن لوحدة TCU تعديل وتحسين استراتيجية التتبع الخاصة بها بمرور الوقت، مما يساعد محطة الطاقة الكهروضوئية على توليد الطاقة بكفاءة أكبر.

الميزات التقنية للمنتج

1. تكامل الأجهزة والبرامج

يدعم جهاز التتبع الشمسي متعدد الصفوف الذكي والمتحكم الفرعي كلاً من مصدر طاقة التيار المتردد والتيار المستمر ومجهز ببطارية ليثيوم احتياطية عالية السعة، مما يضمن التحكم الأساسي المستقر حتى في الليل أو في ظل الظروف الجوية القاسية.

بفضل خوارزميات التتبع الذكية المتقدمة وتقنية النمذجة ثلاثية الأبعاد عالية الدقة، يمكن للنظام تقليل فقدان الظل الناتج عن التضاريس المعقدة بشكل فعال وتحسين توليد الطاقة بشكل عام.

جنبًا إلى جنب مع تطبيق الهاتف المحمول الداعم من Ruitai ومنصة SCADA، يتيح النظام إدارة رقمية كاملة للعملية، بدءًا من التثبيت السريع وحتى التشغيل والصيانة عن بُعد.

2. آلية حماية السلامة

في ظل ظروف الرياح القاسية، يستخدم النظام وحدة TCU وNCU التي يمكنها ضبط الألواح الكهروضوئية تلقائيًا إلى موضع موازٍ آمن، مما يقلل من حمل الرياح ويحمي هيكل التتبع.

وفي حالات محددة، يمكنه أيضًا تحديد صفوف التتبع المستقلة التي لا تتأثر بالرياح، مما يسمح لها بمواصلة توليد الطاقة بأمان.

يمكن لكل وحدة NCU أيضًا أن تعمل كمحطة طقس صغيرة، مما يتيح الحماية المتدرجة واستجابات تحمل الأخطاء أثناء الطقس القاسي مثل الرياح القوية والثلوج الكثيفة والفيضانات.

تم تصميم النظام مع فصل الجهد العالي والمنخفض، وحماية كهربائية مدمجة، وتشفير البرامج والأجهزة ثنائي الطبقة، مما يساعد على ضمان سلامة الأفراد والمعدات والبيانات.

معلمات النظام

المعلمات الميكانيكية

المعلمات الكهربائية

دليل تثبيت TCU

1. التركيب الميكانيكي

● تركيب الدعامة:قم بتثبيت حامل التثبيت أو حاوية المعدات في الموقع المحدد. تأكد من التثبيت الآمن لمنع الارتخاء بسبب الاهتزاز وإتاحة مساحة كافية للصيانة.

● تثبيت وحدة TCU:قم بتأمين وحدة TCU (وحدة التحكم الفرعية الذكية لأجهزة تعقب الطاقة الشمسية متعددة الصفوف) في الاتجاه الصحيح باستخدام براغي التثبيت المتوفرة.

2. التوصيلات الكهربائية

● مصدر الطاقة:قم بتوصيل مدخلات الطاقة DC والأرض الواقية (PE). تأكد من القطبية الصحيحة (تجنب عكس الأطراف الموجبة والسالبة) وتحقق من أن التوصيلات الطرفية آمنة.

● اتصال المحرك:TCU ← محرك المحرك ← محرك القيادة ← دوران المتعقب

● اتصال الاستشعار:ربط أجهزة استشعار الميل، وأجهزة استشعار الموقع، وأجهزة استشعار سرعة الرياح وفقا لمواصفات المشروع.

3. اتصالات الاتصالات

● البنية القياسية:جهاز تعقب الطاقة الشمسية → TCU → NCU → نظام SCADA

● تشمل واجهات الاتصال ما يلي:

RS485: طريقة الاتصال الميداني المشترك

CAN Bus: اتصال جهاز التحكم الداخلي

إيثرنت: نقل البيانات بسرعة عالية

الاتصالات اللاسلكية: لتطبيقات المشاريع المتخصصة

4. تكوين المعلمة والتشغيل

● تعيين المعلمات الأساسية:خط العرض/خط الطول للمشروع، وإعدادات الوقت، ووضع التتبع، والزوايا المحددة.

● اختبار تشغيل المحرك:اختبار التشغيل الأمامي والخلفي والزوايا القصوى/الدنيا؛ التحقق من الاتجاه الصحيح لحركة التعقب.

● معايرة الزاوية:قم بمحاذاة الزاوية الفعلية مع الزاوية التي أبلغ عنها النظام باستخدام تعليقات الموضع وبيانات مستشعر الإمالة.

● اختبار الاتصال:تحقق من الاتصال بين TCU وNCU، بما في ذلك تحميل البيانات وملاحظات الحالة وإشعارات الإنذار.

السلكية مقابل اللاسلكية: مقارنة طرق اتصال TCU

يدعم جهاز تعقب الطاقة الشمسية الذكي متعدد الصفوف من Ruitai مع وحدات التحكم الفرعية طرق الاتصال المختلفة. نوصي بما يلي:

بالنسبة لمحطات الطاقة الشمسية الموجودة على الأراضي المسطحة، قم بإعطاء الأولوية للحل السلكي RS485؛ بالنسبة لبيئات النشر الصعبة - مثل المواقع الجبلية أو العائمة - يمكن النظر في الحلول اللاسلكية، بشرط إجراء اختبار تغطية الإشارة بدقة.

نوع المنتج

لتلبية متطلبات المشروع المختلفة، توفر Ruitai مصفوفة منتج مرنة لتكوينات نظام التتبع المختلفة.

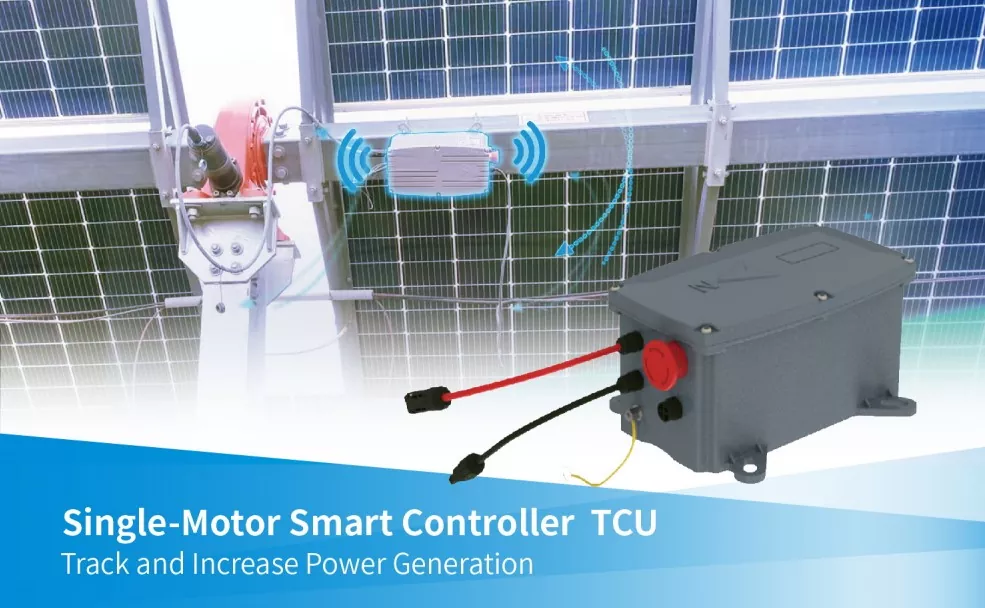

بالنسبة لتطبيقات الصف الواحد ومحرك الأقراص الفردي، نقدم نموذجين: RT-TK-SP-V1 الذي يعمل بالتيار المستمر وRT-TK-EP-V1 الذي يعمل بالتيار المتردد.

تم تصميم كلاهما للعمل مع محركات بقدرة 300 واط وتوفير تحكم ثابت لصفوف التعقب القياسية.

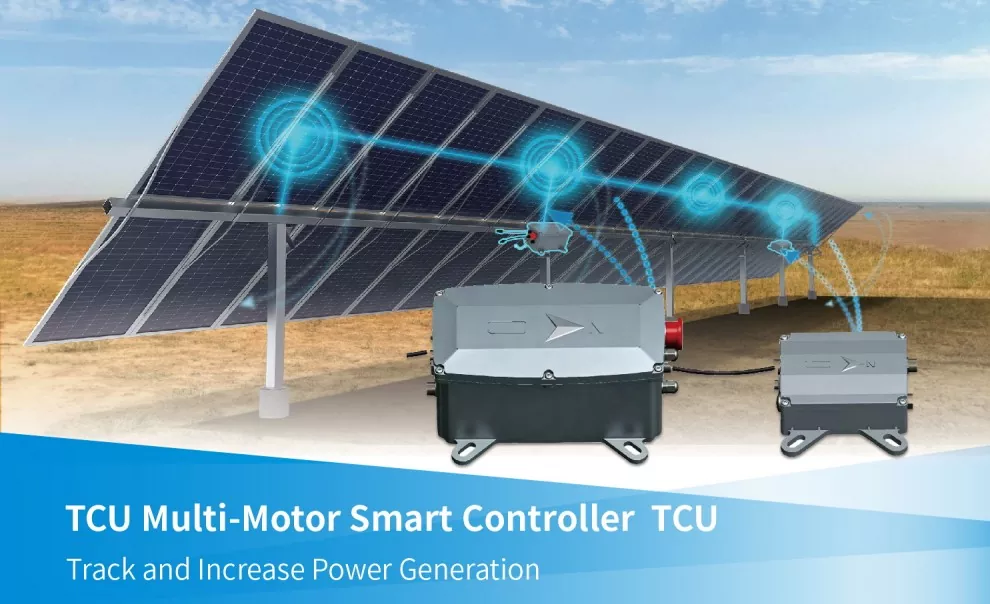

بالنسبة للمصفوفات واسعة النطاق ذات الصفوف المتعددة ومحركات الأقراص المتعددة، فإننا نقدم حلاً مدمجًا باستخدام وحدة التحكم الرئيسية ووحدات التحكم الفرعية. يدعم هذا التكوين محركات تصل طاقتها إلى 150 واط، وهو مناسب لتخطيطات المشاريع الأكثر تعقيدًا.

سواء كان النظام يستخدم إدخال سلسلة DC أو اتصال شبكة التيار المتردد، يمكن تكييف حل التحكم الخاص بـ Ruitai بمرونة مع ظروف الموقع المختلفة واحتياجات المشروع.

الشهادات وضمان الجودة

تتوافق أجهزة تعقب الطاقة الشمسية متعددة الصفوف الذكية والمتحكمة فرعيًا لدينا بشكل صارم مع المعايير الدولية والمحلية الرائدة. لقد حصلوا على شهادة نظام إدارة الجودة ISO 9001، وشهادة السلامة CE، وفحص معايير السلامة من HTW، وهي منظمة دولية للاختبار والفحص.

بالإضافة إلى ذلك، حصل برنامج النظام أيضًا على شهادة تسجيل حقوق الطبع والنشر لبرامج الكمبيوتر من الإدارة الوطنية لحقوق الطبع والنشر في جمهورية الصين الشعبية.

اختيار منتجات Ruitai TCU يعني اختيار حل تحكم متوافق وموثوق وفعال لمستقبل توليد الطاقة الشمسية.
