كيف تعمل وحدة التحكم في تتبع الوحدة الكهروضوئية على تحسين أداء تتبع الطاقة الشمسية؟

A وحدة تحكم تتبع الوحدة الكهروضوئيةهو مركز التحكم في نظام التتبع الشمسي. فهو ينسق إشارات الاستشعار، وبيانات تحديد المواقع الفلكية، وتشغيل المحرك، وحماية السلامة، ووظائف الاتصال بحيث تتمكن الوحدات الكهروضوئية من الحفاظ على اتجاه أكثر ملاءمة نحو الشمس. تشرح هذه المقالة كيفية عمل وحدات التحكم في التتبع، والمشكلات التي تحلها، والعوامل الفنية المهمة أثناء تصميم النظام، وكيف يمكن أن يؤدي اختيار وحدة التحكم المناسبة إلى تحسين إنتاج الطاقة، والموثوقية التشغيلية، وكفاءة الصيانة.

ما هي وحدة التحكم في تتبع الوحدة الكهروضوئية؟

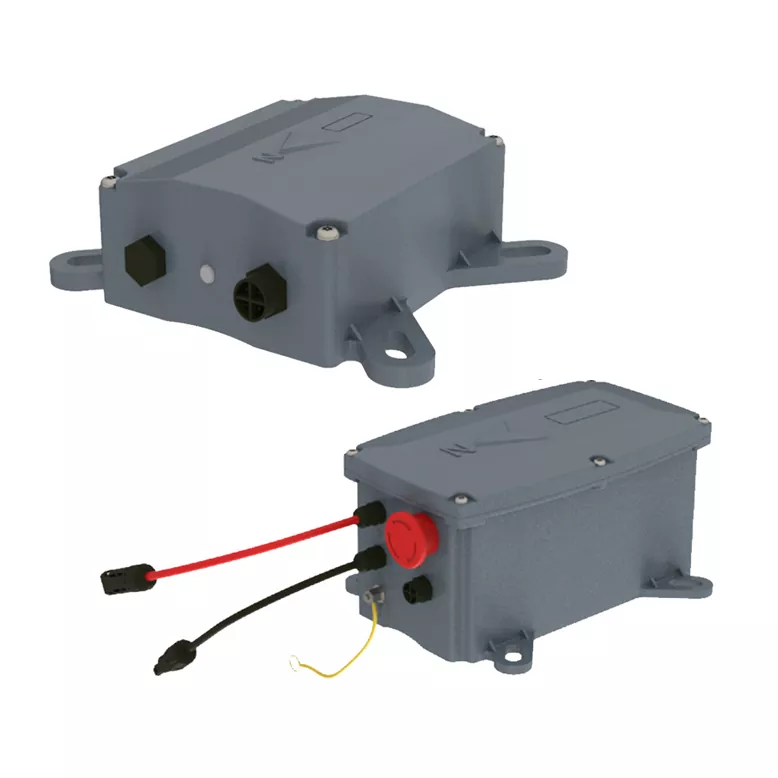

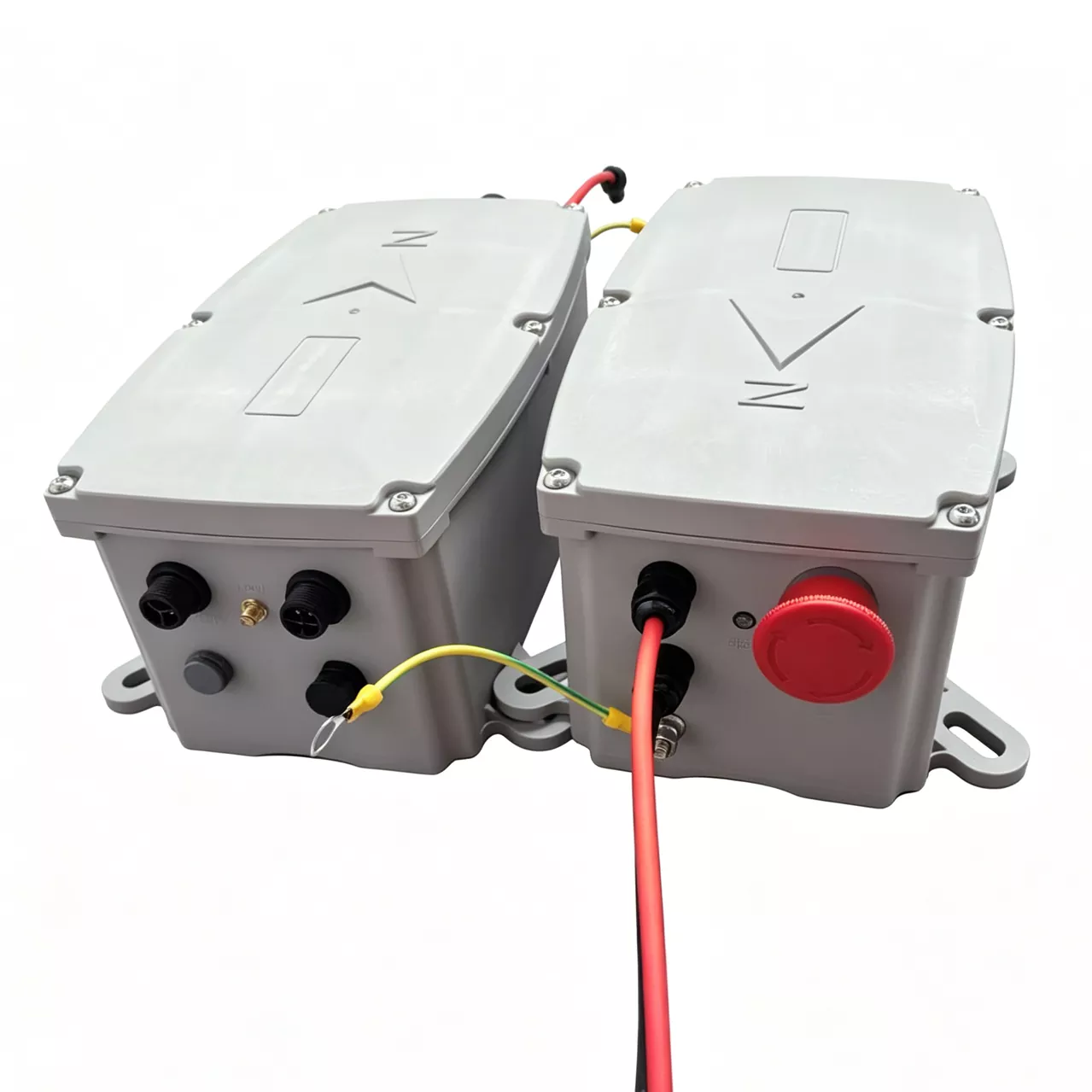

وحدة التحكم في تتبع الوحدة الكهروضوئية هي جهاز تحكم إلكتروني يستخدم لإدارة حركة الألواح الشمسية المثبتة على هيكل التتبع. على عكس التركيبات الكهروضوئية الثابتة، يقوم نظام التتبع بتغيير اتجاه وحداته خلال النهار. تحدد وحدة التحكم متى وكيف يجب أن يتحرك جهاز التتبع، مما يسمح للمصفوفة الكهروضوئية بالحفاظ على موضع مناسب بالنسبة للشمس.

تتواصل وحدة التحكم عادةً مع محركات القيادة وأجهزة استشعار الموضع ومفاتيح الحد وأجهزة الاستشعار البيئية وأنظمة المراقبة ذات المستوى الأعلى. اعتمادًا على بنية النظام، قد يحسب موقع الشمس من خلال خوارزمية فلكية، أو يتلقى معلومات من أجهزة الاستشعار، أو يجمع بين عدة طرق لتحديد المواقع.

من الناحية العملية، تعمل وحدة التحكم بمثابة "مركز صنع القرار" للمتتبع. يوفر الهيكل الميكانيكي الحركة، ويوفر المحرك القوة الدافعة، ويحدد جهاز التحكم الحركة المطلوبة أثناء مراقبة ما إذا كان النظام يعمل بأمان.

لماذا تعتبر وحدة التحكم بالتتبع مهمة؟

يعتمد أداء جهاز تعقب الطاقة الشمسية على ما هو أكثر بكثير من التصميم الميكانيكي لهيكل التثبيت. حتى الهيكل القوي يمكن أن يحقق نتائج سيئة إذا كان منطق التحكم غير دقيق، أو يبدأ المحرك بشكل متكرر، أو لا يستطيع النظام الاستجابة بشكل صحيح للظروف غير الطبيعية.

تعالج وحدة التحكم في التتبع هذه التحديات التشغيلية من خلال تنسيق عملية الحركة بأكملها. هدفها الأساسي هو الحفاظ على الوحدات ضمن نطاق التتبع المطلوب دون إنشاء حركة ميكانيكية غير ضرورية.

• تحسين محاذاة الطاقة الشمسية:يمكن أن يساعد تحديد المواقع بدقة الوحدات الكهروضوئية في تلقي ضوء الشمس بشكل أكثر فعالية طوال اليوم.
• تقليل الحركة غير الضرورية:التحكم الذكي يتجنب التشغيل المفرط للمحرك واستهلاك الطاقة المرتبط به.
• حماية أفضل للمعدات:يمكن لوحدة التحكم بدء أوضاع الحماية أثناء الرياح القوية أو غيرها من الظروف المحددة مسبقًا.
• كشف الخطأ:يمكن تحديد التيار الحركي غير الطبيعي، أو أخطاء الموضع، أو فشل الاتصال، أو مشاكل الاستشعار.
• الإدارة المركزية:يمكن مراقبة وحدات التتبع المتعددة والتحكم فيها من خلال شبكة اتصالات مناسبة.

كيف تعمل وحدة التحكم؟

يمكن فهم عملية التشغيل على أنها دورة مستمرة من القياس والحساب والحركة والتحقق والتعديل. تختلف البنية الدقيقة حسب تصميم جهاز التعقب، لكن تسلسل التحكم الأساسي متشابه.

يعد نهج الحلقة المغلقة ذا قيمة خاصة للتركيبات على نطاق المرافق لأنه يسمح للنظام بالاستجابة لظروف التشغيل الحقيقية بدلاً من الاعتماد فقط على جدول ميكانيكي محدد مسبقًا.

الوظائف الرئيسية لوحدة تحكم التتبع الحديثة

تتطلب المشاريع المختلفة مستويات مختلفة من تعقيد التحكم. ومع ذلك، هناك العديد من الوظائف ذات أهمية خاصة عند تقييم وحدة التحكم في تتبع الوحدة الكهروضوئية.

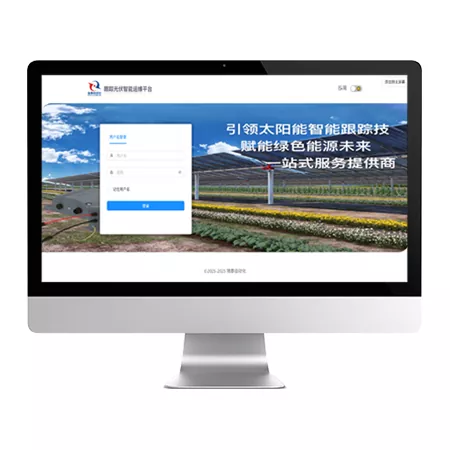

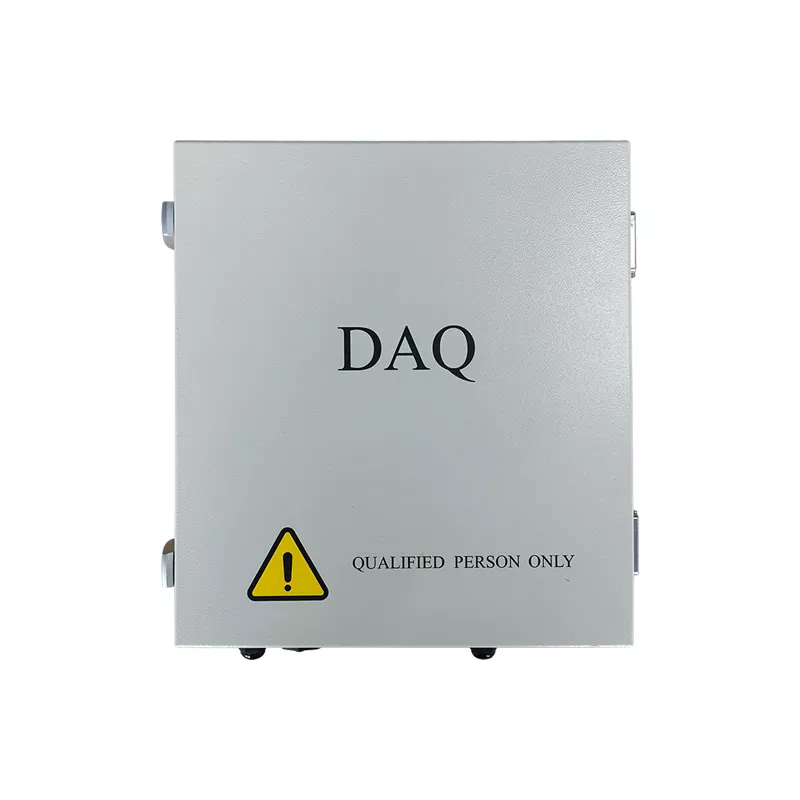

بالنسبة للمشاريع الكبيرة، يمكن أن تكون القدرة على الاتصال ذات أهمية خاصة. يمكن لوحدة التحكم التي تدعم بروتوكولات الاتصالات الصناعية المناسبة أن تسهل دمج أجهزة التتبع مع أنظمة التحكم الإشرافية ومنصات مراقبة المصانع.

كيف يعمل مع مكونات التتبع الأخرى؟

لا ينبغي أبدًا تقييم وحدة التحكم في التتبع الكهروضوئية كمكون إلكتروني معزول. ويعتمد أدائه على مدى فعالية تفاعله مع بقية نظام التتبع.

ولذلك فإن التوافق أمر بالغ الأهمية. قد تستمر وحدة التحكم ذات الوظائف المتقدمة في خلق مشكلات إذا كان المحرك أو مستشعر التغذية الراجعة أو شبكة الاتصالات أو مصدر الطاقة لا يتطابق مع متطلباتها الكهربائية ومتطلبات الاتصالات.

كيف يمكن تحسين أداء تتبع الطاقة الشمسية؟

الغرض الرئيسي من جهاز التتبع هو الحفاظ على زاوية مناسبة بين السطح الكهروضوئي وأشعة الشمس الواردة. تساهم وحدة التحكم في تحقيق هذا الهدف من خلال تحديد المواقع بدقة وقرارات التشغيل الذكية.

ومع ذلك، لا تعني دقة التتبع الأعلى تلقائيًا أداءً أفضل للنظام بشكل عام. يمكن أن تؤدي الحركة المفرطة إلى زيادة تآكل المشغل واستهلاك الطاقة الإضافية، بينما قد يؤدي التحكم المفرط في المحافظة إلى بقاء الوحدات بعيدًا عن الوضع المثالي لفترة طويلة جدًا.

تسعى وحدة التحكم المصممة جيدًا إلى تحقيق توازن مناسب بين دقة تحديد المواقع وتكرار الحركة والضغط الميكانيكي واستهلاك الطاقة وحماية البيئة.

• يساعد تحديد المواقع الدقيق في الحفاظ على زاوية التتبع المقصودة.
• يمكن أن تؤدي فترات الحركة المناسبة إلى تقليل تشغيل المشغل غير الضروري.
• يساعد التحكم في ردود الفعل على تصحيح انحرافات الموضع.
• يمكن للاستراتيجيات المعتمدة على الطقس أن تحمي جهاز التعقب أثناء الظروف القاسية.
• يمكن لأجهزة إنذار الأخطاء تقصير الوقت بين الفشل والصيانة.
• يمكن أن تساعد السجلات التشغيلية المهندسين على تحديد مشاكل الأداء المتكررة.

ما الذي يجب مراعاته قبل التثبيت؟

يمكن أن يؤدي اختيار وحدة تحكم التتبع بناءً على السعر فقط أو مواصفات الإدخال/الإخراج الأساسية إلى حدوث مشكلات طويلة المدى. يجب على مهندسي المشروع والمشترين تقييم وحدة التحكم مقابل بيئة التشغيل الفعلية وبنية النظام.

1. نوع المقتفي:حدد ما إذا كان التطبيق يستخدم محورًا واحدًا أو محورًا مزدوجًا أو تكوين تتبع آخر.
2. متطلبات المحرك:التحقق من الجهد والتيار وخصائص البدء وطريقة التحكم ومتطلبات حماية المحرك.
3. دقة الموقف:تأكد من كيفية حصول وحدة التحكم على موضع التعقب والتحقق منه.
4. الظروف البيئية:ضع في اعتبارك درجة الحرارة والرطوبة والغبار والمطر والإشعاع الشمسي والتعرض للرياح.
5. استراتيجية السلامة:تحقق من وظائف التوقف في حالات الطوارئ، والحد من الحماية، ومنطق تخزين الرياح، وإجراءات الاسترداد.
6. تواصل:التحقق من التوافق مع بنية المراقبة والتحكم في المصنع.
7. قابلية التوسع:فكر فيما إذا كانت وحدة التحكم يمكنها دعم عدد أجهزة التتبع التي يتطلبها المشروع.
8. صيانة:تقييم التشخيص ومعلومات الإنذار وتسجيل البيانات وسهولة الاستبدال.
9. التخصيص:تحديد ما إذا كان يمكن تكييف معلمات التحكم مع الظروف الميكانيكية والبيئية الخاصة بالمشروع.

يجب على المشترين أيضًا طلب وثائق فنية واضحة. مخططات الأسلاك، ومواصفات الاتصال، وحدود التشغيل، وتعليمات التثبيت، وإجراءات استكشاف الأخطاء وإصلاحها، ومعلومات إعداد المعلمات يمكن أن تقلل بشكل كبير من صعوبات التشغيل.

المشاكل الشائعة والحلول العملية

غالبًا ما تحدث حالات فشل التتبع بسبب مشكلات على مستوى النظام بدلاً من وجود وحدة تحكم معيبة واحدة. إن فهم الأعراض الشائعة يمكن أن يساعد المشغلين على تحديد المصدر بشكل أكثر كفاءة.

يُفضل إجراء عملية منظمة لاستكشاف الأخطاء وإصلاحها بدلاً من استبدال المكونات على الفور. يمكن لمراجعة رموز الإنذار وبيانات التشغيل التاريخية في كثير من الأحيان تحديد ما إذا كانت المشكلة تنشأ من وحدة التحكم أو المشغل أو المستشعر أو شبكة الاتصالات أو الهيكل الميكانيكي.

ممارسات الصيانة لتحقيق الموثوقية على المدى الطويل

حتى وحدة التحكم المصممة جيدًا تتطلب صيانة مناسبة. تتعرض تركيبات متعقب الطاقة الشمسية للظروف الخارجية لسنوات، لذا فإن الفحص الوقائي أكثر عملية من انتظار فشل النظام بالكامل.

• افحص حاويات وحدة التحكم بحثًا عن الرطوبة وتراكم الغبار والتآكل والأضرار المادية.
• تحقق من توصيلات الطاقة والاتصالات بحثًا عن الارتخاء أو التدهور.
• التحقق من أجهزة استشعار الموضع ومفاتيح الحد على فترات زمنية محددة.
• مراجعة سجلات التنبيه للأخطاء المتكررة أو المتقطعة.
• افحص تشغيل المحرك والمشغل بحثًا عن الضوضاء أو الاهتزاز أو درجة الحرارة غير العادية.
• تأكد من أن وظائف الطوارئ والحماية من الرياح لا تزال قيد التشغيل.
• حافظ على توثيق معلمات وحدة التحكم وتكوينات البرامج.
• الحفاظ على المكونات البديلة للمعدات الحيوية حيثما كان ذلك عمليًا.

تعتبر الصيانة الوقائية مهمة بشكل خاص لمزارع الطاقة الشمسية الكبيرة لأن مشكلة التحكم الصغيرة التي تؤثر على جهاز تعقب واحد يمكن أن تصبح مشكلة تشغيلية أكبر عندما يتم نشر معدات مماثلة عبر مئات أو آلاف صفوف التتبع.

أين يتم استخدام وحدات التحكم في تتبع الوحدات الكهروضوئية؟

تعد وحدات التحكم في تتبع الوحدات الكهروضوئية مناسبة للعديد من تطبيقات الطاقة الشمسية حيث يتم تبرير التعقيد الإضافي لنظام التتبع من خلال متطلبات المشروع وظروف الموقع.

• مزارع الطاقة الشمسية على نطاق المنفعة:يمكن للمحطات الكهروضوئية الكبيرة استخدام التتبع المنسق لإدارة المصفوفات الواسعة بكفاءة.
• المنشآت الشمسية التجارية:يمكن أخذ التتبع بعين الاعتبار عندما تدعم ظروف الموقع واقتصاديات المشروع الهياكل الكهروضوئية المنقولة.
• المشاريع الزراعية:يمكن أن يكون توجيه الوحدة القابل للتعديل مفيدًا عندما يتم الجمع بين توليد الطاقة الشمسية واستخدام الأراضي الزراعية.
• أنظمة أبحاث الطاقة الشمسية:يمكن أن يدعم تحديد المواقع بدقة اختبار وتقييم التقنيات الكهروضوئية.
• الأنظمة المتخصصة خارج الشبكة:يمكن تطبيق التتبع عندما يكون تعظيم جمع الطاقة الشمسية ذا أهمية خاصة.

ويعتمد التطبيق الأفضل على عوامل مثل خط العرض، وتوافر الأراضي، وظروف الإشعاع، وبيئة الرياح، والتضاريس، وحجم النظام، وتكلفة التركيب، ومتطلبات الصيانة، وإنتاج الطاقة المتوقع.

الأسئلة المتداولة

الأفكار النهائية

تعد وحدة التحكم في تتبع الوحدة الكهروضوئية جزءًا مهمًا من نظام التتبع الشمسي الحديث لأنها تربط الجوانب الكهربائية والميكانيكية والبيئية والمراقبة للتركيب. وظيفتها ليست مجرد تشغيل المحرك وإيقافه. ويجب عليه اتخاذ قرارات دقيقة لتحديد المواقع، والتحقق من الحركة، والاستجابة للظروف البيئية، وحماية المعدات، وتحديد الأخطاء، وتوصيل معلومات التشغيل المفيدة.

بالنسبة لأصحاب المشاريع ومتكاملي الأنظمة، فإن النهج الأكثر موثوقية هو تقييم وحدة التحكم كجزء من حل التتبع الكامل. يجب مراعاة توافق المحرك، وردود الفعل على الموقع، ووظائف السلامة، وقدرة الاتصال، والمتانة البيئية، ومتطلبات الصيانة، والدعم الفني قبل الشراء.

شركة سوتشو Ruitai لتكنولوجيا الأتمتة المحدودةتركز على تكنولوجيا الأتمتة والتحكم ويمكنها دعم العملاء الذين يبحثون عن حلول تحكم موثوقة لتطبيقات تتبع الطاقة الشمسية. عند اختيار وحدة تحكم تتبع الوحدة الكهروضوئية، فإن مطابقة وحدة التحكم مع الهيكل الميكانيكي الفعلي والمشغل وتكوين المستشعر والظروف البيئية وهندسة الاتصالات هي الأساس للتشغيل المستقر على المدى الطويل.
