جهاز تتبع الطاقة الشمسية متعدد الصفوف

Suzhou Ruitai هي شركة متخصصة في تصنيع أجهزة تتبع الطاقة الشمسية متعددة الصفوف ومتعددة المحركات؛ يمكننا تقديم سلسلة منتجات TCU كاملة لتلبية احتياجات أحجام محطات الطاقة الكهروضوئية المختلفة وسيناريوهات التطبيق.

بالنسبة للمصفوفات واسعة النطاق متعددة الصفوف ومتعددة المحركات، تتبنى Suzhou Ruitai حل "وحدة التحكم الرئيسية + وحدة التحكم الفرعية"، مما يدعم المحركات التي تبلغ ≥150 واط. يمكن للنظام أن يتكيف بمرونة مع كل من مدخلات التيار المستمر من سلسلة 300 إلى 1500 فولت تيار مستمر ومدخلات شبكة التيار المتردد من 90 إلى 264 فولت تيار متردد، مما يجعله مناسبًا لتصميمات المشاريع المختلفة وظروف إمداد الطاقة.

بالنسبة لتطبيقات الصف الواحد ومحرك الأقراص الواحد، يمكن لـ Ruitai أيضًا توفير نموذجين: RT-TK-SP-V1 الذي يعمل بالتيار المستمر وRT-TK-EP-V1 الذي يعمل بالتيار المتردد، وكلاهما مصمم لمطابقة محركات 300 واط.

سلسلة منتجاتنا

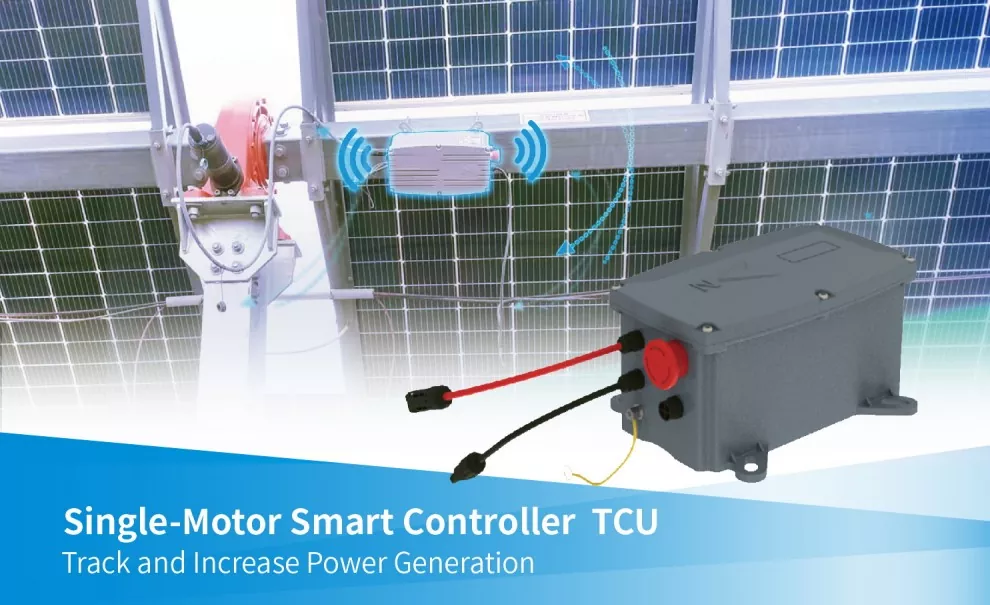

وحدة التحكم الذكية (صف واحد، محرك فردي)

الموديل: RT-TK-SP-V1 / RT-TK-EP-V1

مطابقة قوة المحرك: 300 واط

مصدر الطاقة: مدخل تيار مستمر 300-1500 فولت تيار مستمر / L+N 90-264VAC

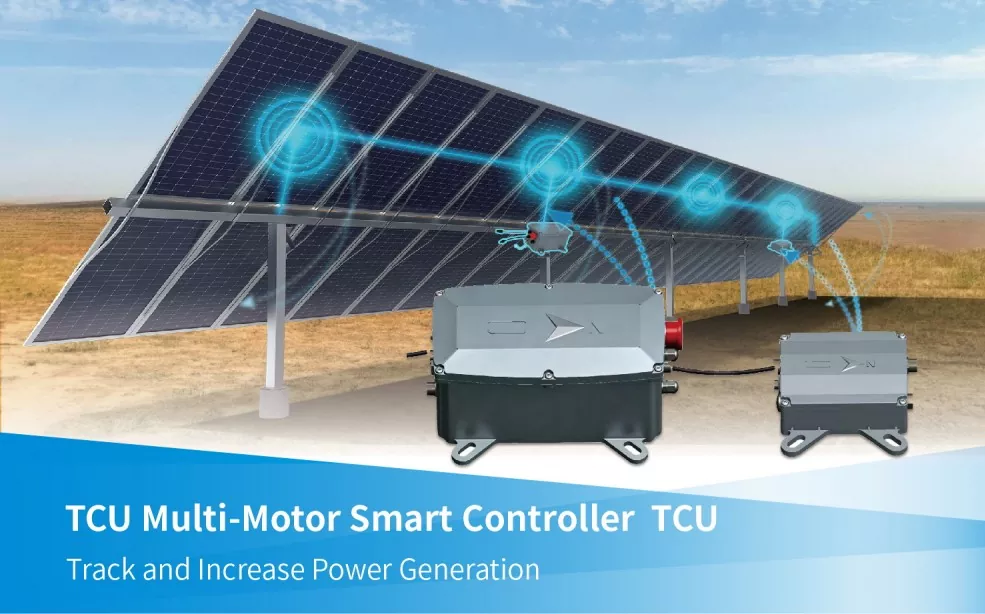

وحدة التحكم الرئيسية الذكية + وحدة التحكم الفرعية الذكية (متعددة الصفوف ومتعددة المحركات)

الموديل: RT-TK-SP-V1 + RT-TK-SV1 / RT-TK-EP-V1 + RT-TK-SV1

مطابقة قوة المحرك: ≥150 واط

مصدر الطاقة: مصدر طاقة سلسلة PV، مدخل تيار مستمر 300–1500VDC + 24VDC / L+N 90–264VAC + 24VDC

معلمات النظام

المعلمات الميكانيكية

المعلمات الكهربائية

تكامل البرامج والأجهزة المتقدمة

يدعم جهاز تعقب الطاقة الشمسية متعدد الصفوف متعدد المحركات كلاً من مصدر طاقة التيار المتردد والتيار المستمر، وهو مجهز ببطارية ليثيوم احتياطية عالية السعة، مما يضمن إمكانية التحكم الأساسية حتى في الليل أو في ظل الظروف الجوية القاسية.

بفضل خوارزميات التتبع الذكية والنمذجة ثلاثية الأبعاد عالية الدقة، فإنها تساعد على تقليل خسائر التظليل الناجمة عن التضاريس المعقدة وتحقيق أقصى قدر من الاستفادة من الطاقة الشمسية.

جنبًا إلى جنب مع تطبيق الهاتف المحمول ومنصة SCADA، يتيح النظام الإدارة الرقمية عبر العملية بأكملها، بدءًا من التثبيت السريع وحتى التشغيل والصيانة عن بُعد.

حماية السلامة الشاملة

السلامة أمر بالغ الأهمية لكل محطة للطاقة الكهروضوئية.

في ظروف الرياح القوية، يقوم النظام تلقائيًا بضبط الوحدات الكهروضوئية على وضع مسطح موازٍ للأرض، مما يقلل من حمل الرياح ويحمي هيكل التتبع.

وفي حالات خاصة، يمكنه أيضًا تحديد الصفوف المستقلة التي لا تتأثر بالرياح والسماح لها بمواصلة توليد الطاقة. يمكن لكل وحدة NCU أن تعمل كمحطة طقس صغيرة، مما يتيح حماية متدرجة وتحمل الأخطاء أثناء الطقس القاسي مثل الرياح القوية والثلوج والفيضانات.

بفضل فصل الجهد العالي والمنخفض، والحماية الكهربائية، والتشفير المزدوج للبرامج والأجهزة، يساعد النظام على حماية الأفراد والمعدات والبيانات.

ما الذي يجب تضمينه في الفحص الروتيني لوحدة TCU؟

توصي Ruitai بفحص جهاز تعقب الطاقة الشمسية متعدد الصفوف ومتعدد المحركات مرة واحدة على الأقل شهريًا.

1. الفحص البصري:افحص الخزانة بحثًا عن الصدأ أو التشوه أو علامات دخول الماء؛ تحقق مما إذا كانت شرائط الختم تظهر عليها علامات الشيخوخة.

2. فحص الأسلاك:تحقق من أطراف الطاقة ومحطات الاتصال ومحطات توصيل المحرك بحثًا عن الارتخاء أو الأكسدة.

3. حالة ضوء المؤشر:تأكد من أن مؤشرات الطاقة والاتصال والخطأ تعمل بشكل طبيعي.

4. اختبار التواصل:تحقق من حالة اتصال TCU عبر الإنترنت والطابع الزمني لآخر اتصال لها عبر NCU.

5. التحقق من الزاوية:قم باختيار عدد قليل من وحدات TCU بشكل عشوائي، وأصدر أمر زاوية الاختبار، وقم بقياس زاوية التعقب الفعلية للتأكد من أن الانحراف هو ≥ ±0.5 درجة.

6. صوت تشغيل المحرك:استمع للضوضاء غير الطبيعية أثناء دوران جهاز التعقب؛ قد تشير هذه الضوضاء إلى تآكل ميكانيكي أو انسداد بسبب أجسام غريبة.

7. درجة الحرارة المحيطة:تحقق من درجة حرارة الخزانة الداخلية خلال فترات الصيف المرتفعة وقم بإزالة الغبار من فتحات التهوية إذا لزم الأمر.

الشهادات والجودة

تم تطوير وتصنيع أجهزة تعقب الطاقة الشمسية متعددة الصفوف ومتعددة المحركات الخاصة بنا بما يتماشى مع المعايير الدولية والمحلية الصارمة، مع شهادات تشمل شهادة نظام إدارة الجودة ISO 9001، وشهادة السلامة CE، واختبار معايير السلامة من قبل HTW.

حصل برنامج النظام أيضًا على شهادة تسجيل حقوق الطبع والنشر لبرامج الكمبيوتر من الإدارة الوطنية لحقوق الطبع والنشر في جمهورية الصين الشعبية.

إن اختيار منتجات TCU الخاصة بنا يعني اختيار حل متوافق وموثوق وفعال لمستقبل توليد الطاقة الكهروضوئية.

التعليمات

س: ما هي أوضاع التتبع التي يدعمها جهاز التتبع الشمسي متعدد الصفوف ومتعدد المحركات؟

ج: اعتمادًا على تصميم النظام، فهو يدعم التتبع التلقائي للطاقة الشمسية، والتشغيل اليدوي، والتخزين الآمن، والاستعداد الليلي، وأوضاع الصيانة.

تلبي هذه الأوضاع متطلبات التثبيت والتشغيل، والتشغيل العادي، واستكشاف الأخطاء وإصلاحها/الصيانة.

س: كيف تعمل وحدة TCU على تقليل تكاليف التشغيل والصيانة لمحطات الطاقة الكهروضوئية؟

ج: تعمل وحدة TCU على تقليل التدخل اليدوي وتعزيز كفاءة التشغيل والصيانة من خلال التحكم الذكي. فهو يقوم تلقائيًا بضبط زوايا الوحدة، ومراقبة حالة التشغيل، والإبلاغ عن الحالات الشاذة، ودعم الصيانة عن بُعد.

س: هل تتطلب وحدة TCU ترقيات دورية للبرامج؟

ج: يوصى بصيانة البرامج بناءً على الحالة التشغيلية للمشروع. توفر Ruitai خدمات ترقية البرامج والدعم الفني على المدى الطويل، والتي تغطي تحسين خوارزمية التحكم، وتحسينات وظيفة الاتصال، وتحسين تشخيص الأخطاء، وترقيات توافق النظام.
