وحدة تحكم تتبع متعددة المحاور

تم تصميم وحدة التحكم في التتبع متعدد المحاور من Suzhou Ruitai على بنية صناعية، وتتميز بحماية IP65/IP66 ونطاق واسع لدرجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية.

وهي مصممة لتحمل الظروف القاسية، بما في ذلك الصحاري والمناطق المرتفعة والمناطق الساحلية. ومن خلال دعم اتصالات 4G/5G والألياف الضوئية، يضمن النظام اتصالاً مستقرًا وفعالاً، في حين يوفر تصميمه المنخفض الطاقة والمكتفي ذاتيًا تشغيلًا يمكن الاعتماد عليه على المدى الطويل.

مبدأ التشغيل

تقوم وحدة التحكم في التتبع متعدد المحاور (TCU) بضبط زاوية هيكل التركيب الكهروضوئي في الوقت الفعلي من خلال دمج خوارزميات موضع الطاقة الشمسية وتعليقات المستشعر وتكنولوجيا التحكم في المحرك.

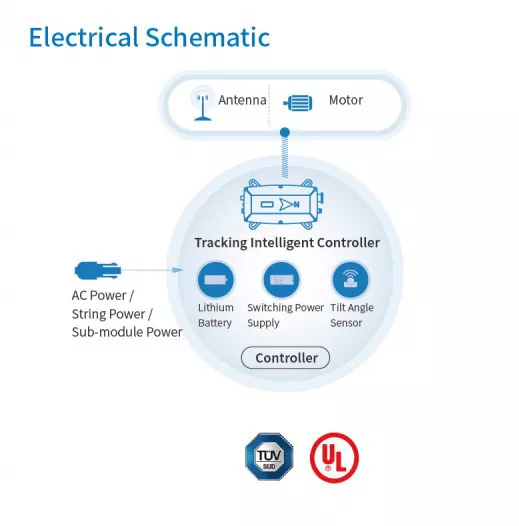

سير العمل التشغيلي الأساسي الخاص به هو: حساب موضع الطاقة الشمسية ← تولد TCU أوامر التحكم ← يقوم محرك القيادة بضبط زاوية الهيكل ← توفر المستشعرات تعليقات فعلية للموقع ← تقوم TCU بتصحيح الحالة التشغيلية ← تحميل البيانات إلى NCU/SCADA.

1. الحصول على بيانات الموقع الشمسي

تحسب وحدة TCU مسار الشمس بناءً على الوقت وخط العرض وخط الطول والتاريخ والخوارزميات الفلكية.

2. تتبع التحكم في حركة الهيكل

ترسل وحدة TCU إشارات التحكم إلى نظام القيادة، لتنشيط المحرك وآلية التخفيض لضبط زاوية الوحدة الكهروضوئية، مما يضمن بقاء الوحدات موجهة نحو الاتجاه الأمثل للتعرض لأشعة الشمس.

3. ردود الفعل على الموقف والمعايرة الذكية

يكتشف النظام الحالة الحالية لهيكل التثبيت باستخدام أجهزة استشعار الزاوية، ومفاتيح الحد، وأجهزة التغذية المرتدة للموضع، مما يؤدي تلقائيًا إلى تصحيح أي انحرافات.

تنفذ وحدة TCU أيضًا إستراتيجيات وقائية بناءً على الظروف البيئية - مثل الحماية من الرياح العاتية (Storm Stow)، والحماية من الاصطدام، والحماية من إيقاف التشغيل في حالات الطوارئ، وحماية الموضع المحدد - لضمان التشغيل الآمن.

المزايا الرئيسية لـ TCU

تعزيز السلامة:يدعم إيقاف التشغيل السريع على مستوى الوحدة النمطية أو على مستوى السلسلة، مما يساعد على تلبية معايير السلامة من الحرائق الحديثة وتحسين حماية النظام.

تصميم مدمج:خفيف الوزن وسهل التركيب، مع تأثير ضئيل على هياكل الأسطح الموجودة والعزل المائي.

الإدارة الذكية:يمكنك إدارة النظام ومراقبته من خلال تطبيق الهاتف المحمول، مما يجعل إدارة الطاقة بسيطة وفعالة.

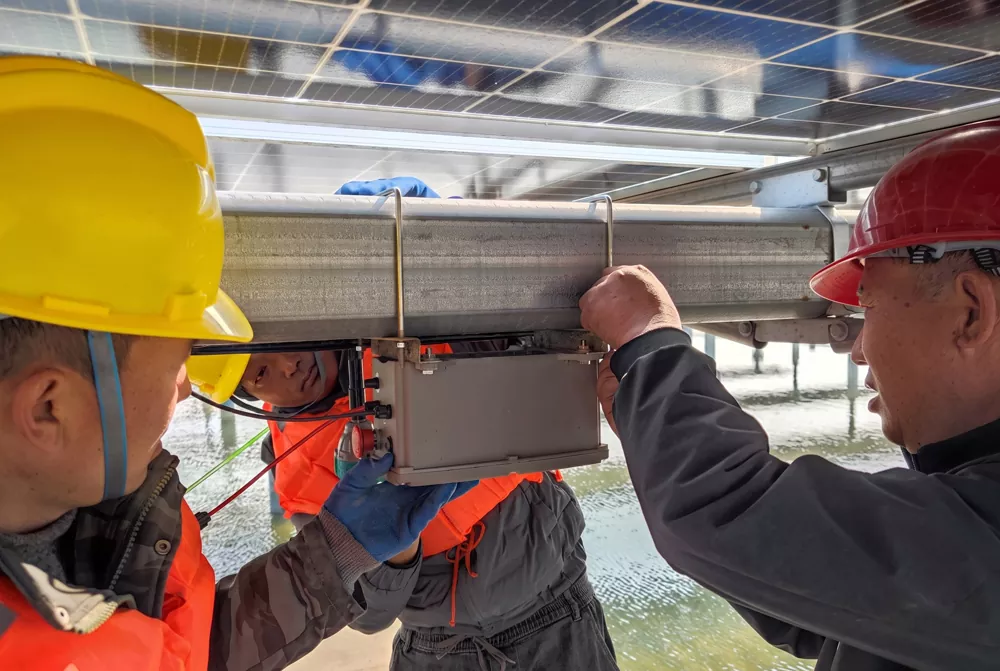

الخبرة المثبتة:تم نشرها بنجاح في جميع أنحاء آسيا وإفريقيا ومناطق أخرى، مع خبرة واسعة في مشاريع الطاقة الشمسية واسعة النطاق.

جودة موثوقة:نحن نتبع رقابة صارمة على الجودة وعمليات إنتاج فعالة لضمان الأداء المتسق وجودة المنتج التي يمكن الاعتماد عليها.

إنتاجية طاقة أعلى:وقد ثبت أنه يزيد توليد الطاقة بنسبة 15% إلى 30%، مما يساعد على تعظيم قيمة كل شعاع من ضوء الشمس.

معلمات النظام

المعلمات الميكانيكية

المعلمات الكهربائية

سيناريوهات التطبيق

لماذا تختار رويتاي

في Ruitai، نعتقد أن تتبع الطاقة الشمسية يجب أن يكون دقيقًا وموثوقًا. يجمع نظام التتبع الرائد لدينا بين خوارزميات التتبع الشمسية المتقدمة والتحكم المدعوم بالذكاء الاصطناعي للحفاظ على عمل أجهزة التتبع بأفضل زاوية طوال اليوم.

سواء كنت تواجه رياحًا قوية أو ظروف ضوء الشمس المتغيرة، يتكيف النظام تلقائيًا للحفاظ على التشغيل الآمن والمستقر والفعال، مما يساعد على زيادة إنتاج الطاقة والأداء على المدى الطويل.
