أصبحت محطات الطاقة الشمسية أكبر وأكثر آلية وأكثر اعتمادا على الاتصال في الوقت الحقيقي بين المعدات الميدانية ومنصات المراقبة المركزية. في النظام الكهروضوئي القائم على التتبع، لا تمثل حركة اللوحة الدقيقة سوى جزء واحد من التحدي. يحتاج المشغلون أيضًا إلى نقل بيانات يمكن الاعتماد عليه، والتحكم المنسق، والاستجابة السريعة للأخطاء، والحماية من الظروف الجوية المتغيرة. أخزانة اتصالات التحكم بالطاقة الشمسيةيساعد على ربط هذه المتطلبات من خلال العمل كطبقة اتصال وتحكم مهمة بين الأجهزة على مستوى التتبع وأنظمة المراقبة ذات المستوى الأعلى.
تم تصميم خزانة اتصالات التحكم بالطاقة الشمسية لتنسيق الاتصالات والتحكم ضمن نظام تتبع كهروضوئي ذكي. يمكنه جمع معلومات التشغيل من وحدات التحكم في التتبع، ونقل الأوامر، ودعم المراقبة عن بعد، والمساعدة في تنسيق أوضاع التشغيل الوقائية. بالنسبة لمطوري ومشغلي الطاقة الشمسية، يمكن لخزانة الاتصالات المناسبة تبسيط إدارة النظام، وتحسين الاستجابة للظروف غير الطبيعية، وتقليل التدخل الميداني غير الضروري، وتوفير أساس أكثر تنظيمًا لأتمتة الطاقة الكهروضوئية على نطاق واسع.
- ما هي خزانة اتصالات التحكم بالطاقة الشمسية؟
- لماذا يهم الاتصالات في تتبع الطاقة الشمسية؟
- كيف تتناسب خزانة الاتصالات مع نظام التتبع الكهروضوئي
- الوظائف الأساسية التي تحل التحديات الشائعة لمحطات الطاقة الشمسية
- الفوائد الرئيسية لمطوري ومشغلي الطاقة الشمسية
- ما الذي يجب على المشترين مراعاته قبل النشر؟
- الموثوقية البيئية في مشاريع الطاقة الشمسية الحقيقية
- خزائن الاتصالات والتشغيل والصيانة على المدى الطويل
- شركة سوتشو Ruitai لتكنولوجيا الأتمتة المحدودة والتحكم الكهروضوئي الذكي
- الأسئلة المتداولة
- خاتمة
ما هي خزانة اتصالات التحكم بالطاقة الشمسية؟
خزانة اتصالات التحكم بالطاقة الشمسية عبارة عن جهاز تحكم واتصال على مستوى الحقل أو على مستوى النظام يستخدم في المنشآت الكهروضوئية الذكية، وخاصة أنظمة تتبع الطاقة الشمسية. يتمثل دورها الأساسي في توفير اتصال منظم بين وحدات تحكم التتبع وشبكات الاتصال ومنصات المراقبة أو التشغيل ذات المستوى العلوي.
في بنية التتبع النموذجية، تستخدم صفوف التتبع الفردية وحدات تحكم محلية لإدارة المحركات وأجهزة الاستشعار ومواضع التتبع. ومع ذلك، فإن مئات أو آلاف أجهزة التتبع لا يمكنها العمل بكفاءة كوحدات معزولة. إنهم بحاجة إلى طبقة اتصال قادرة على جمع المعلومات، وتوزيع الأوامر، ودعم العمليات المنسقة. هذا هو المكان الذي تصبح فيه خزانة الاتصالات مهمة.
يمكن لوحدات التحكم الحديثة في الشبكة توصيل وحدات تحكم متعددة للتتبع، وجمع معلومات التشغيل، وتبادل الأوامر مع أنظمة المراقبة المركزية. تشتمل مجموعة منتجات Ruitai، على سبيل المثال، على وحدات تحكم تعقب ذكية، وصناديق اتصالات ذكية، وبرامج تشغيل وصيانة SCADA كأجزاء مترابطة من حل التحكم الكهروضوئي الخاص بها.
لماذا يهم الاتصالات في تتبع الطاقة الشمسية؟
نظام التتبع الشمسي هو نظام أتمتة موزع. قد يقوم كل جهاز تتبع بإنشاء بيانات تشغيل ويتطلب تعليمات، بينما تحتاج المنصة على مستوى المصنع إلى رؤية حالة التثبيت الشاملة.
بدون اتصال مستقر، قد يواجه المشغلون تأخيرًا في المعلومات، أو عدم اكتمال رؤية الحالة، أو صعوبة تشخيص الأخطاء، أو الاعتماد المفرط على الفحص اليدوي. وتتزايد أهمية هذه القضايا مع نمو قدرة المشروع.
يؤثر الاتصال أيضًا على مدى سرعة تفاعل النظام مع الظروف البيئية. قد تتطلب الرياح القوية أو الثلوج الكثيفة أو المطر أو غيرها من الظروف غير الطبيعية أن يدخل نظام التتبع في وضع الحماية المحدد مسبقًا. تساعد بنية الاتصالات المصممة بشكل صحيح على توزيع تلك التعليمات بكفاءة وتسمح بمراقبة حالة التشغيل من موقع مركزي.
بالنسبة للمشاريع الكهروضوئية واسعة النطاق، فإن الهدف ليس مجرد نقل الألواح. الهدف هو إنشاء شبكة تحكم منسقة حيث يمكن للمعدات الميدانية وأجهزة الاتصالات وبرامج المراقبة والمشغلين العمل معًا.
كيف تتناسب خزانة الاتصالات مع نظام التتبع الكهروضوئي
يمكن فهم بنية التتبع الكهروضوئية العملية على أنها عدة طبقات متصلة. وتتحمل كل طبقة مسؤولية مختلفة، لكن أدائها يعتمد على التواصل الفعال.
| طبقة النظام | المسؤولية الرئيسية | قلق المشروع النموذجي |
|---|---|---|
| هيكل التعقب | يوفر منصة الحركة الميكانيكية للوحدات الكهروضوئية | الموثوقية الميكانيكية وتحديد المواقع الصحيح |
| وحدة تحكم TCU/تعقب | يتحكم في حركة التعقب ومنطق التشغيل المحلي | دقة الموقف والتحكم في المحركات |
| خزانة اتصالات التحكم بالطاقة الشمسية / NCU | يربط العديد من وحدات التحكم الميدانية ويتبادل معلومات النظام | اتصال مستقر والتحكم المنسق |
| منصة سكادا | يوفر المراقبة والتحليل والإنذارات والإدارة المركزية | الرؤية على مستوى المصنع وكفاءة التشغيل والصيانة |
يفصل هذا الهيكل متعدد الطبقات التحكم المحلي عن التنسيق على مستوى الشبكة. تصف Ruitai وحدة NCU الخاصة بها بأنها مركز اتصالات مركزي يربط وحدات التحكم على مستوى المتتبع بأنظمة مراقبة المستوى العلوي، بينما توفر منصة SCADA الخاصة بها التشغيل المركزي والمراقبة وتحليل البيانات.
الوظائف الأساسية التي تحل التحديات الشائعة لمحطات الطاقة الشمسية
من الأفضل فهم قيمة خزانة اتصالات التحكم بالطاقة الشمسية من خلال النظر في المشكلات العملية التي تعالجها. يمكن للنظام المناسب أن يوفر العديد من الوظائف المهمة.
- جمع البيانات:يمكن جمع معلومات التشغيل من وحدات تحكم التعقب المتعددة في شبكة اتصالات منسقة.
- نقل الأوامر:يمكن توزيع تعليمات التحكم على المعدات على المستوى الميداني دون الحاجة إلى التشغيل اليدوي الفردي.
- المراقبة عن بعد:يمكن إتاحة حالة النظام لمنصات التشغيل والصيانة المركزية.
- رؤية الخطأ:يمكن أن تساعد معلومات التشغيل غير الطبيعية المشغلين في تحديد المعدات التي تتطلب الفحص.
- التنسيق الوقائي:يمكن أن تدعم استراتيجيات التشغيل المحددة مسبقًا الاستجابات للظروف البيئية مثل الرياح القوية أو الثلوج الكثيفة.
- إدارة الشبكة:يقلل الاتصال المنظم من تعقيد إدارة أعداد كبيرة من أجهزة التتبع الموزعة.
- إمكانية تتبع البيانات:يؤدي الاتصال المستمر إلى إنشاء سجل تشغيلي أكثر اكتمالاً للتحليل والصيانة.
تعتبر هذه الوظائف ذات قيمة خاصة عندما يتجاوز المشروع عملية التثبيت الصغيرة. كلما زاد حجم المصنع، أصبح من الصعب على المشغلين الاعتماد على التفتيش المحلي وحده. يوفر الاتصال المركزي أساسًا عمليًا للإدارة القابلة للتطوير.
الفوائد الرئيسية لمطوري ومشغلي الطاقة الشمسية
من وجهة نظر المشتري، فإن السؤال الأكثر أهمية ليس ببساطة ما إذا كانت خزانة الاتصالات يمكنها نقل البيانات أم لا. والسؤال الأكثر فائدة هو ما إذا كان بإمكانه حل المشكلات التشغيلية الحقيقية على مدار عمر المشروع الكهروضوئي.
-
تقليل الاعتماد على الفحص اليدوي
تتيح المعلومات المركزية للمشغلين فهم ظروف النظام دون التحقق فعليًا من كل موقع جهاز تعقب. -
التعرف بشكل أسرع على الحالات غير الطبيعية
عندما يتم دمج الاتصالات والمراقبة بشكل صحيح، يمكن تحديد معلومات التشغيل غير العادية في وقت مبكر وتوجيهها إلى فريق الصيانة المناسب. -
إدارة تعقب أكثر تنسيقا
تتيح طبقة الاتصال لوحدات تحكم التتبع المتعددة العمل ضمن إستراتيجية تشغيل مشتركة بدلاً من العمل كأجهزة مستقلة تمامًا. -
تحسين قابلية التوسع
من السهل توسيع بنية الشبكة جيدة التخطيط عندما يحتوي مشروع الطاقة الشمسية على عدد كبير من صفوف التتبع. -
رؤية أفضل للتشغيل والصيانة
يمكن أن يوفر الاتصال بنظام SCADA أو منصات المراقبة الأخرى للمشغلين رؤية أكثر اكتمالاً لحالة المعدات وأداء النظام.
ما الذي يجب على المشترين مراعاته قبل النشر؟
يتطلب اختيار خزانة اتصالات التحكم بالطاقة الشمسية أكثر من مجرد التحقق من اسم المنتج وواجهة الاتصال الأساسية. يمكن أن تختلف ظروف المشروع بشكل كبير بين مزارع الطاقة الشمسية على نطاق المرافق والمنشآت التجارية والمواقع الواقعة في مناخات قاسية.
| منطقة التقييم | أسئلة لطرحها |
|---|---|
| التوافق | هل يمكن للكابينة التواصل مع وحدات التحكم وأجهزة الاستشعار ومنصة SCADA وغيرها من المعدات الخاصة بالمشروع؟ |
| تواصل | هل يدعم النظام بنية الاتصالات التي يتطلبها المشروع مثل شبكة Ethernet أو RS485 أو الألياف أو الشبكات اللاسلكية؟ |
| الظروف البيئية | هل يمكن للمعدات أن تعمل بشكل موثوق تحت درجة حرارة الموقع والرطوبة والغبار والأمطار والرياح وغيرها من الظروف؟ |
| حماية | هل يوفر الغلاف والتصميم الكهربائي حماية مناسبة لبيئات التركيب الخارجية أو الصعبة؟ |
| قابلية التوسع | هل تستطيع البنية دعم العدد المطلوب من وحدات التحكم في التتبع وتوسيع المشروع في المستقبل؟ |
| صيانة | هل يستطيع المشغلون تشخيص مشكلات الاتصالات أو المعدات بكفاءة دون التدخل الميداني المفرط؟ |
| اندماج | هل يمكن لخزانة الاتصالات أن تعمل بسلاسة مع منصة المراقبة والتحكم الشاملة للمشروع؟ |
تصبح هذه الاعتبارات ذات أهمية خاصة عندما يقع المشروع في منطقة تعاني من تغيرات شديدة في درجات الحرارة أو يصعب الوصول إلى الموقع. ولذلك ينبغي تحديد المتطلبات الفنية وفقا لبيئة المشروع الفعلية بدلا من الاعتماد فقط على مواصفات المعدات العامة.
الموثوقية البيئية في مشاريع الطاقة الشمسية الحقيقية
تتعرض معدات الطاقة الشمسية للظروف البيئية لفترات طويلة. قد تواجه معدات الاتصالات المثبتة في مجال الطاقة الشمسية أو بالقرب منه الحرارة والبرودة والرطوبة والغبار والتداخل الكهربائي والمخاطر المرتبطة بالطقس.
لهذا السبب، تعد حماية الغلاف، وتحمل درجة الحرارة، والحماية الكهربائية، واستقرار الاتصالات، وممارسات التثبيت المناسبة أجزاء مهمة من موثوقية النظام. تصف معلومات الخدمة المنشورة من Ruitai حماية IP65/IP66، ونطاق التشغيل المحدد من -40 درجة مئوية إلى +85 درجة مئوية، والحماية من الصواعق، وتدابير مكافحة التدخل، ووظائف الحماية مثل استراتيجيات تخزين العواصف ومكافحة الاصطدام ضمن حلول التحكم في التتبع الأوسع.
ومع ذلك، يجب على المشترين دائمًا التأكد من المواصفات الدقيقة لنموذج الخزانة الذي يتم توفيره. يمكن أن تؤثر ظروف المشروع وطرق التثبيت وبنية الشبكة والمتطلبات البيئية المحلية على التكوين المناسب.
خزائن الاتصالات والتشغيل والصيانة على المدى الطويل
يعد التشغيل والصيانة أحد أهم اعتبارات دورة الحياة لمشروع الطاقة الشمسية. إن النظام الذي يعمل بشكل جيد أثناء التشغيل ولكن يصعب تشخيصه لاحقًا يمكن أن يؤدي إلى تكاليف تشغيل غير ضرورية.
تدعم خزانة الاتصالات التشغيل والصيانة من خلال إنشاء جسر بين الأجهزة الميدانية الموزعة والبرامج المركزية. بدلاً من التعامل مع كل متتبع كأصل معزول، يمكن للمشغلين مراجعة المعلومات من خلال شبكة منظمة.
يمكن أن تدعم هذه البنية أيضًا الانتقال من الصيانة التفاعلية إلى المزيد من الصيانة المستندة إلى المعلومات. عندما تتوفر حالة المعدات والإنذارات وظروف الاتصال وبيانات التشغيل التاريخية، يكون لدى فرق الصيانة المزيد من المعلومات لتحديد المكان الذي يتطلب الاهتمام.
يتضمن حل SCADA المنشور من Ruitai جمع البيانات في الوقت الفعلي، والمراقبة، والتحذير من الأخطاء، ووظائف تحليل البيانات، مما يوضح كيف يمكن أن تصبح البنية التحتية للاتصالات جزءًا من سير عمل رقمي أوسع للتشغيل والصيانة.
شركة سوتشو Ruitai لتكنولوجيا الأتمتة المحدودة والتحكم الكهروضوئي الذكي
شركة سوتشو Ruitai لتكنولوجيا الأتمتة المحدودةيركز على تكنولوجيا التتبع والتحكم الكهروضوئية الذكية. تشتمل مجموعة منتجاتها على وحدات تحكم تتبع ذكية، ووحدات اتصال ذكية، وبرامج تشغيل وصيانة SCADA، ومعدات التنظيف الكهروضوئية. تصف المواد العامة للشركة نهجًا متكاملاً يغطي تطوير المنتجات والتصنيع والتركيب والتشغيل وخدمة ما بعد البيع.

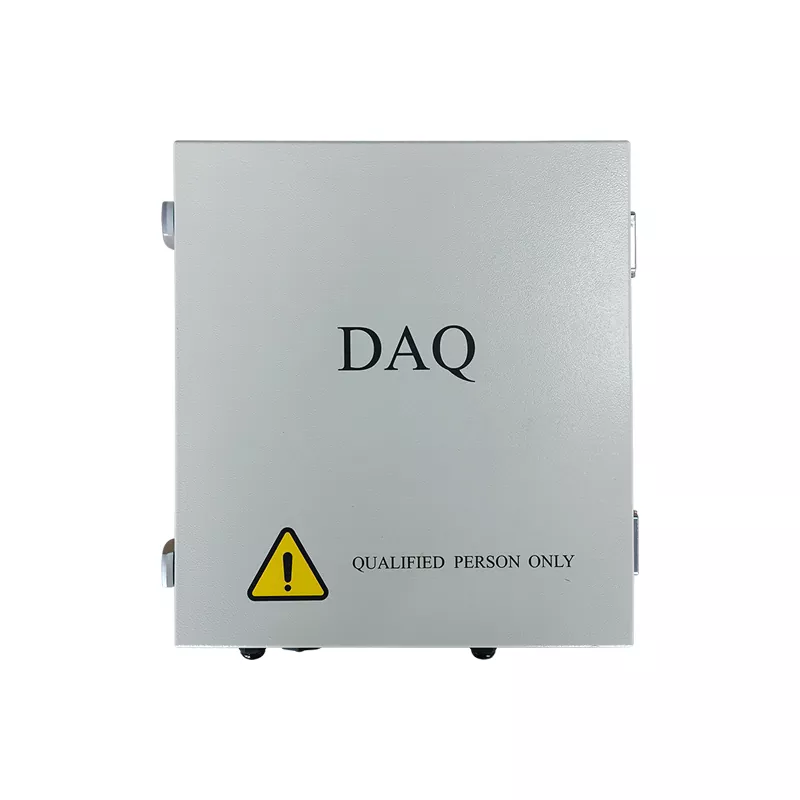

ضمن بنية هذا المنتج، تم تصميم صندوق الاتصال الذكي RT-COM-V1 لتوفير وظائف الاتصال والتحكم المنسق لتطبيقات التتبع الكهروضوئية. وتشمل المواصفات المنشورة مصدر طاقة 220 فولت تيار متردد، واستهلاك يومي منخفض للطاقة، وواجهات اتصال RS485/Ethernet، بينما يدعم النظام أيضًا أوضاع التشغيل المتعلقة بالرياح والأمطار والثلوج والحماية الليلية.
بالنسبة لمطوري المشاريع، تكمن القيمة الأوسع في ربط طبقة الاتصال بوحدات تحكم التتبع وبرامج المراقبة. يؤدي هذا إلى إنشاء بنية أكثر تماسكًا حيث يمكن أن تعمل الحركة على المستوى الميداني واتصالات الشبكة والمراقبة على مستوى المصنع معًا.
تذكر Ruitai أيضًا أنه تم نشر حلولها في مناطق متعددة وأنها توفر تكوينات مخصصة وفقًا لمتطلبات المشروع والظروف الجغرافية والعوامل البيئية وطرق الاتصال واحتياجات المراقبة.
الأسئلة المتداولة
والغرض الرئيسي منه هو توصيل وتنسيق معدات التتبع الكهروضوئية من خلال شبكة اتصالات منظمة. يمكنه جمع المعلومات الميدانية، ونقل الأوامر، وربط وحدات التحكم على مستوى المتعقب بأنظمة المراقبة المركزية.
لا. تقوم وحدة التحكم في التعقب عمومًا بإدارة الحركة والتشغيل المحلي لجهاز التتبع الفردي أو مجموعة التتبع، بينما تركز خزانة الاتصالات أو NCU بشكل أكبر على الاتصال والتنسيق على مستوى الشبكة بين وحدات التحكم الميدانية وأنظمة المستوى الأعلى.
نعم، يتم تصميم وحدات الاتصال عادة كطبقة وسيطة بين وحدات التحكم الميدانية وبرامج المراقبة المركزية. تعتمد طريقة الاتصال الدقيقة على بنية المعدات وبروتوكولات الاتصال وتكوين المشروع.
قد تحتوي مزارع الطاقة الشمسية الكبيرة على عدد كبير من أجهزة التتبع الموزعة. يساعد الاتصال الموثوق به المشغلين على جمع المعلومات، وتوزيع تعليمات التحكم، وتحديد الظروف غير الطبيعية، وإدارة المعدات دون الاعتماد بشكل كامل على الفحص المادي.
يعتمد ذلك على تصميم المنتج المحدد وتكوينه. يجب على المشترين التحقق من حماية العلبة ودرجة حرارة التشغيل والحماية الكهربائية واستقرار الاتصالات والمواصفات البيئية الأخرى مقابل ظروف المشروع الفعلية.
تشمل النقاط المهمة توافق جهاز التتبع، وواجهات الاتصال، وطوبولوجيا الشبكة، وإمدادات الطاقة، والظروف البيئية، ومتطلبات الحماية، وعدد الأجهزة المتصلة، وتكامل SCADA، وطريقة التثبيت، والوصول إلى الصيانة، والدعم الفني لما بعد البيع.
قد يكون التخصيص ممكنًا وفقًا لمتطلبات الشركة المصنعة والمشروع. قد تتطلب المشاريع الكبيرة طرق اتصال مختلفة، أو هياكل الشبكة، أو تكوينات المراقبة، أو مستويات حماية البيئة، لذلك يجب تأكيد المتطلبات الفنية قبل الإنتاج.
خاتمة
تعد خزانة اتصالات التحكم بالطاقة الشمسية أكثر من مجرد صندوق لتوصيل الكابلات. في نظام التتبع الكهروضوئي الذكي، فهو بمثابة طبقة اتصال وتنسيق مهمة بين وحدات التحكم في التتبع، والمعدات الميدانية، ومنصات المراقبة المركزية.
بالنسبة لمطوري الطاقة الشمسية، ومقاولي EPC، وتكامل الأنظمة، وفرق التشغيل والصيانة، فإن المفتاح هو تقييم معدات الاتصالات وفقًا للبنية الكاملة للمشروع. يجب مراعاة التوافق وموثوقية الاتصال وحماية البيئة وقابلية التوسع وتكامل المراقبة ووظائف السلامة والصيانة طويلة المدى قبل النشر.
مع استمرار المشاريع الكهروضوئية في أن تصبح أكبر وأكثر آلية، ستظل الاتصالات الموثوقة جزءًا أساسيًا من الإدارة الفعالة للنظام. يمكن لبنية الاتصالات المصممة جيدًا أن تجعل أجهزة التتبع الموزعة أسهل في المراقبة والتنسيق والتشخيص والصيانة طوال دورة حياة المشروع.
إنشاء نظام اتصالات أكثر ذكاءً للتتبع الكهروضوئي
هل تبحث عن خزانة اتصالات موثوقة للتحكم بالطاقة الشمسية لمزرعة طاقة شمسية على نطاق المرافق أو مشروع كهروضوئي تجاري أو تطبيق تتبع ذكي؟شركة سوتشو Ruitai لتكنولوجيا الأتمتة المحدودة توفر حلول التحكم في التتبع والاتصالات الكهروضوئية المصممة وفقًا لمتطلبات المشروع الحقيقية.
بدءًا من التحكم على مستوى المتعقب وحتى شبكات الاتصالات والمراقبة المركزية، يمكن أن يساعد الحل المطابق بشكل صحيح في إنشاء نظام طاقة شمسية أكثر اتصالاً وقابلية للإدارة. إذا كنت تخطط لمشروع كهروضوئي جديد أو ترقية نظام التتبع الحالي،اتصل بنالمناقشة متطلباتك الفنية وظروف الموقع وهندسة الاتصالات والحلول المخصصة.
