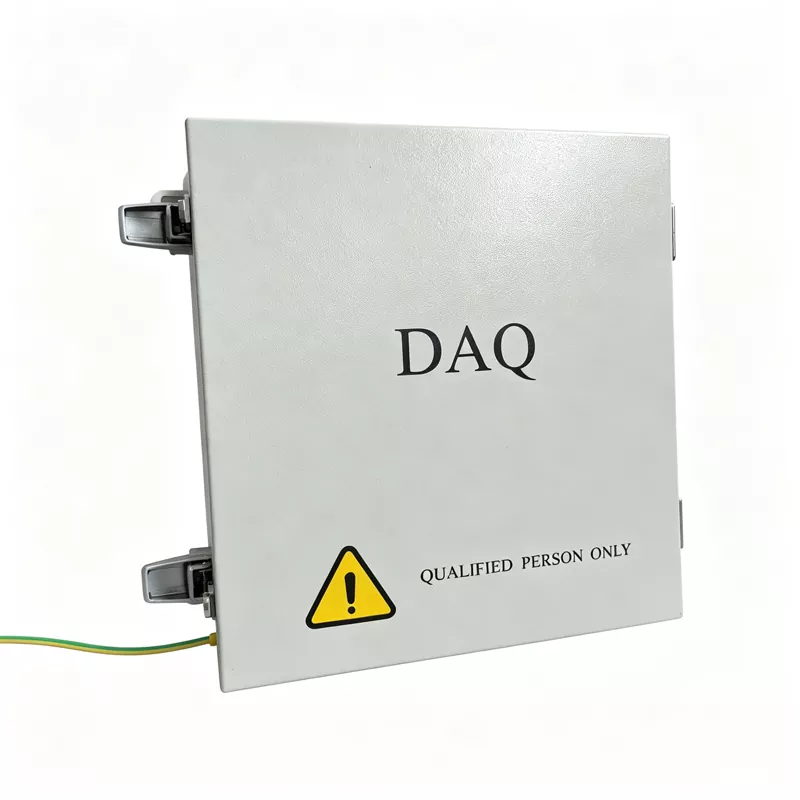

وحدة الاتصالات الكهروضوئية

Ruitai هي شركة مصنعة موثوقة لوحدات الاتصالات الكهروضوئية التي تدمج جمع البيانات من جانب الجهاز، والمعالجة من جانب الحافة، والإرسال المستند إلى السحابة.

على مستوى الجهاز، يعمل تحويل البروتوكول الصناعي على توصيل المعدات القديمة بشبكات IP، مما يساعد على التخلص من مستودعات البيانات. على مستوى الحافة، يعمل التخزين المؤقت للبيانات المحلية والتصفية الذكية على تقليل ضغط نقل الشبكة.

في السحابة، يدعم جمع البيانات المركزي والتحليل الذكي محطة طاقة شمسية مرئية وموثوقة ويمكن إدارتها والتحكم فيها.

هندسة المنتج

1. مصدر طاقة مزدوج وطاقة احتياطية

تدعم وحدة الاتصالات الكهروضوئية كلاً من مصادر طاقة التيار المتردد والتيار المستمر وتتضمن بطارية ليثيوم احتياطية.

في حالة انقطاع طاقة التيار المتردد، فإنه يحافظ على وظائف الاتصال والتحكم الأساسية للمساعدة في منع فقدان البيانات وانقطاع الأوامر.

2. الحماية والعزل من الدرجة الصناعية

تساعد الرقائق الصناعية والدوائر المعزولة والغلاف IP65 على الحماية من التداخل الكهرومغناطيسي والتكثيف ودرجات الحرارة القصوى، مما يقلل من خطر فشل وحدة الاتصال أو تلفها في البيئات القاسية.

3. الاتصال المشفر الآمن

يساعد تشفير الأجهزة والبرامج، إلى جانب عزل الجهد العالي والمنخفض، على حماية أوامر التحكم من التلاعب أو الاعتراض ودعم التحكم الآمن عن بعد في محطة الطاقة الشمسية.

جدول المواصفات الكاملة

▷ المعلمات المميزة

▷ المعلمات الوظيفية

▷ المعلمات العامة

استكشاف أخطاء NCU الموحدة وإصلاحها والصيانة الوقائية

لدعم التشغيل المستقر على المدى الطويل لوحدة الاتصالات الكهروضوئية Ruitai، نقدم نظامًا قياسيًا لاستكشاف الأخطاء وإصلاحها والصيانة الوقائية لمساعدة موظفي التشغيل والصيانة على تحديد المشكلات وحلها بسرعة.

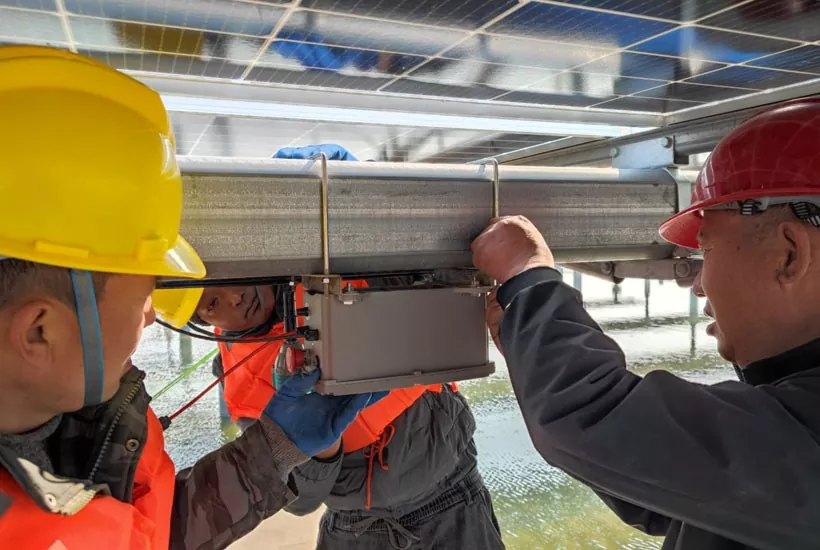

المرحلة الأولى: التفتيش الأولي في الموقع (فحص البصر والرائحة والقياس)

التفتيش البصري والحالة:تحقق من حاوية NCU بحثًا عن أي ضرر أو دخول الماء أو التكثيف. افحص المكونات الداخلية بحثًا عن علامات الحروق أو المكثفات المنتفخة. تحقق من مؤشرات اللوحة، بما في ذلك مصابيح الطاقة والاتصال والأخطاء، وارجع إلى دليل المعدات للتأكد من رمز الخطأ.

فحص الاتصال المادي:تحقق مما إذا كانت كابلات الشبكة وكابلات RS485 وموصلات الألياف الضوئية بين وحدة NCU والكمبيوتر المضيف وTCU مفكوكة. افصل الموصلات وتحقق مما إذا كانت المسامير سوداء أو مؤكسدة. قم بتنظيفها باستخدام عامل تنظيف مناسب إذا لزم الأمر، ثم أعد توصيلها وتأمينها.

اختبار مصدر الطاقة:استخدم مقياسًا متعددًا لقياس جهد مصدر طاقة وحدة الاتصال (تيار مستمر 12 فولت/24 فولت) وتأكد من أنه يقع ضمن النطاق المقدر، مع تقلب مسموح به بنسبة ±10%. تحقق مما إذا كانت الصمامات ذات الصلة قد انفجرت وافحص بحثًا عن دوائر قصيرة محتملة أو مخاطر التحميل الزائد.

المرحلة 2: فحص المعلمات والتكوين (التحقق والمراجعة والترقية)

التحقق من معلمة الاتصال:ارجع إلى دليل المعدات للتأكد من مطابقة بروتوكول الاتصال بين وحدة NCU ومنصة المراقبة، مثل Modbus RTU/TCP، بالإضافة إلى معدل الباود وإعدادات التكافؤ بشكل صحيح. تحقق من عنوان IP الخاص بالجهاز أو عنوان المحطة أو عنوان العقدة للتأكد من عدم وجود تعارضات في الشبكة ومن صحة هيكل الشبكة.

التحقق من إصدار البرنامج الثابت:قم بتسجيل الدخول إلى النظام وتحقق من إصدار البرنامج الثابت الحالي لـ NCU. في حالة وجود أخطاء معروفة أو مشكلات في التوافق، اتصل بالشركة المصنعة للحصول على آخر تحديث للبرنامج الثابت.

المرحلة 3: الاختبار الاحترافي والتحقق من الاستبدال (الإرسال والاستقبال والتبديل)

اختبار ربط البيانات:استخدم أداة تصحيح أخطاء المنفذ التسلسلي لإرسال أوامر الاختبار إلى وحدة NCU والتحقق مما إذا كانت تقوم بإرجاع دفق بيانات سداسي عشري عادي. تقييم النتيجة: عادةً ما تشير البيانات المشوشة أو استجابة FF بالكامل إلى وجود مشكلة في الاتصال الفعلي أو التداخل. تشير البيانات التي يتم تلقيها ولكن لا يمكن فك تشفيرها عادةً إلى وجود مشكلة في تكوين البروتوكول.

التحقق من الاستبدال المتبادل:إذا كانت الفحوصات المذكورة أعلاه طبيعية، فاستبدل وحدة الاتصال المشتبه بها أو اللوحة الرئيسية لوحدة NCU بوحدة عمل معروفة من نفس الطراز. إذا تمت استعادة الاتصال بعد الاستبدال، فسيتم التأكد من أن الجهاز الأصلي معيب ويجب إعادته إلى المصنع لإصلاحه أو تخريده.

المرحلة الرابعة: تقييم البيئة والتداخل (المنع والكشف والقياس)

فحص التداخل الكهرومغناطيسي:تأكد من تأريض درع كابل الاتصال بشكل صحيح وأن كابلات الاتصال لا يتم توجيهها جنبًا إلى جنب مع خطوط الطاقة ذات الجهد العالي. بالنسبة لاتصال RS485، تأكد من أن أسلاك A/B موصلة بشكل صحيح وأن مقاومات النهاية 120 أوم مثبتة على طرفي الناقل.

فحص حماية البيئة:تحقق مما إذا كانت شرائط إغلاق العلبة قديمة لمنع التكثيف من التسبب في حدوث دوائر قصيرة بسيطة على لوحة الدائرة. تأكد من أن درجة حرارة التشغيل تظل ضمن نطاق الدرجة الصناعية لتجنب عمليات إيقاف التشغيل الناتجة عن درجات الحرارة المرتفعة أو المنخفضة.

المرحلة 5: ترقية المعالجة والتسجيل

دعم الشركة المصنعة:إذا ظلت المشكلة دون حل بعد المراحل الأربع الأولى، فقم بتسجيل جميع تفاصيل الخطأ، بما في ذلك حالة المؤشر وأكواد الخطأ ورسائل الاختبار. اتصل بفريق الدعم الفني التابع للشركة المصنعة لإجراء الفحص والإصلاح على مستوى الشريحة.

توثيق أمر العمل:أكمل نموذج سجل استكشاف الأخطاء وإصلاحها في NCU مع خطوات الفحص ونموذج الجزء البديل والحل النهائي. قم بتحميل السجل إلى منصة التشغيل والصيانة الذكية لحفظه.

الأخطاء الشائعة والحلول

المشكلة 1: لا يمكن لـ NCU الاتصال بـ SCADA

الأسباب: شذوذ في الشبكة، تكوين IP غير صحيح، عدم تطابق البروتوكول، فشل وحدة الاتصال.

طرق التفتيش: التحقق من منافذ الشبكة، والألياف الضوئية، وحالة الشبكة؛ التحقق من معلمات الشبكة؛ التحقق من إعدادات البروتوكول (على سبيل المثال، Modbus)؛ فحص حالة الأجهزة.

المشكلة 2: بعض وحدات TCU غير متصلة بالإنترنت

الأسباب المحتملة: خطأ في خط RS485، تعارض في العنوان، مسافة اتصال زائدة، تكوين غير صحيح للمقاوم الطرفي.

الإجراءات التصحيحية: فحص خطوط الاتصال والتحقق من عناوين الأجهزة واختبار جودة الاتصال.

المشكلة 3: إعادة تشغيل NCU بشكل متكرر

الأسباب المحتملة: مصدر طاقة غير مستقر، درجة حرارة زائدة، خلل في البرنامج.

التوصيات: تحقق من جهد مصدر الطاقة، وقم بمراجعة سجلات التشغيل، واتصل بالدعم الفني للشركة المصنعة.

دعم أكثر ذكاءً للتشغيل والصيانة

تستخدم وحدة NCU في Suzhou Ruitai تشخيصات ذكية مدمجة وإجراءات موحدة لاستكشاف الأخطاء وإصلاحها لتقليل تشخيص الأخطاء من أيام إلى دقائق.

ومن خلال دمجه مع برنامج التشغيل والصيانة عن بعد، فإنه يسمح لموظفي التشغيل والصيانة بإكمال التشغيل عن بعد وترقيات البرامج الثابتة دون الحاجة إلى زيارات متكررة للموقع، مما يقلل من تكاليف التشغيل والصيانة اليدوية ويدعم التشغيل الآمن والفعال لمحطة الطاقة الشمسية.
