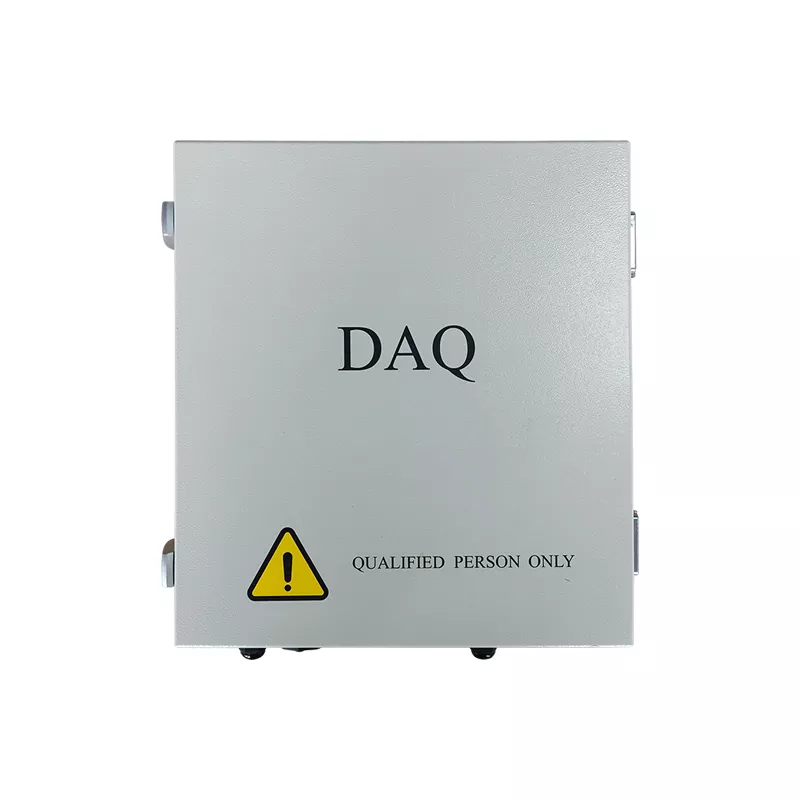

صندوق الاتصالات الكهروضوئية الذكي

Suzhou Ruitai هو مصنع موثوق به يمكنه تقديم صندوق الاتصالات الكهروضوئية الذكي. تحافظ منتجات سلسلة NCU الخاصة بنا على نقل بيانات مستقر وعالي السرعة حتى في ظل الظروف الجوية الخارجية القاسية وبيئات التداخل الكهرومغناطيسي المعقدة.

عند دمجها مع منصة Ruitai SCADA، تدعم وحدة NCU التشغيل والصيانة المؤتمتة بالكامل عن بعد. يعمل هذا الحل على زيادة إنتاجية توليد الطاقة بشكل فعال ويقلل تكاليف العمالة بشكل كبير.

كيف يعمل صندوق الاتصالات Suzhou Ruitai NCU؟

1. جمع البيانات الضخمة وترجمتها (طبقة الاتصال)

الاتصال الجسدي:تعمل وحدة NCU كمركز بيانات لمحطة الطاقة بأكملها، وتقوم بتوصيل مئات الأجهزة الميدانية، بما في ذلك وحدات التحكم في التتبع (TCUs) والعاكسات ومحطات مراقبة الطقس.

وهو يدعم واجهات اتصال متعددة مثل RS485 وZigBee وBluetooth لإنشاء روابط فعلية مع جميع الأجهزة.

تحويل البروتوكول:تستخدم الأجهزة التي تصنعها شركات مصنعة مختلفة (مثل العاكسون) بروتوكولات اتصال مختلفة، مما يخلق حواجز التوافق. مجهزة بوحدات تحويل بروتوكول مدمجة قوية، تدعم وحدة NCU البروتوكولات السائدة بما في ذلك Modbus وTCP/IP وMQTT.

فهو يحول جميع أنواع الإشارات الصناعية غير المتجانسة إلى تنسيقات بيانات قياسية موحدة، مما يسمح بتبادل البيانات بسلاسة بين كل جهاز متصل.

2. ذكاء الحافة للتحكم في الوقت الفعلي (طبقة الحساب والتحكم)

صنع القرار الذكي بالذكاء الاصطناعي:هذه هي القوة الأساسية لوحدة التنسيق الوطنية. إنه ليس مجرد جهاز إرسال إشارة، ولكنه "دماغ" يتمتع بقدرة حاسوبية.

فهو يدمج خوارزميات التتبع المتقدمة ويجمع البيانات من أجهزة الاستشعار المدمجة مثل سرعة الرياح وحمل الثلوج لحساب الزاوية المثالية للألواح الشمسية في الوقت الفعلي.

الاستجابة على مستوى المللي ثانية:بفضل إمكانات الحوسبة المتطورة، تقوم وحدة NCU بمعالجة الحسابات المعقدة محليًا وإصدار أوامر التحكم خلال أجزاء من الثانية.

فهو يرسل على الفور أوامر التحكم إلى وحدة TCU لضبط زوايا اللوحة للحصول على الحد الأقصى من إنتاج الطاقة، مما يزيل التأخير الناتج عن المعالجة المستندة إلى السحابة.

3. العمود الفقري للمعلومات المستقر والموثوق (طبقة الاتصالات)

انتقال مقاومة التدخل:في البيئات الكهرومغناطيسية الخارجية المعقدة، يتميز صندوق الاتصالات الكهروضوئية الذكي بحماية متقدمة من الصواعق وقدرات مضادة للتداخل، مما يضمن نقل البيانات المهمة إلى السحابة أو نظام المراقبة المركزي بسرعة وأمان وموثوقية.

استمرارية البيانات بشكل سلس:في حالة عدم استقرار الشبكة، تتيح قدرة الحوسبة الطرفية لوحدة NCU التخزين المؤقت للبيانات المحلية.

بمجرد استعادة الاتصال، تتم مزامنة البيانات تلقائيًا، مما يضمن السلامة الكاملة دون أي خسارة.

4. حماية نظام جميع الأحوال الجوية (طبقة الحماية)

معايرة الدقة:يتميز النظام بمعايرة GPS مزدوجة لتصحيح تحديد المواقع بشكل مستمر في الوقت الفعلي، مما يضمن تتبعًا دقيقًا للغاية للطاقة الشمسية والأداء الأمثل في جميع الظروف.

حماية النسخ الاحتياطي الموثوقة:في حالة انقطاع التيار الكهربائي المفاجئ، تتولى وحدة UPS المدمجة المسؤولية بسلاسة، وتحافظ على أنظمة الاتصال والتحكم عبر الإنترنت مع ضمان العمليات الأساسية والبيانات المهمة.

جدول المواصفات الكاملة

▷ المعلمات المميزة

▷ المعلمات الوظيفية

▷ المعلمات العامة

كيفية تركيب صندوق الاتصالات الكهروضوئية الذكي؟

1. اختيار موقع التثبيت

المواقع الموصى بها: داخل خزانة التحكم بالقرب من المصفوفة الكهروضوئية، أو داخل صندوق الاتصالات، أو في خزانة المعدات المخصصة، أو في منطقة خارجية محمية ومحمية جيدًا.

متطلبات موقع التثبيت:

① تجنب المناطق ذات التداخل القوي؛ الابتعاد عن المحركات عالية الطاقة، والمعدات عالية التردد، وخطوط الكهرباء ذات الجهد العالي.

② يجب أن يضمن موقع التثبيت إمكانية وصول الموظفين، وسهولة توصيل الأسلاك، ورؤية مؤشرات الحالة، وسهولة الصيانة المستقبلية.

③ يجب أن تلبي متطلبات حماية البيئة.

2. تركيب الجهاز

اعتمادًا على هيكل المشروع، يمكن تركيب وحدة NCU في خزانة تحكم، أو تثبيتها على الحائط، أو تركيبها داخل حاوية المعدات.

خطوات التثبيت:

الخطوة 1: تأكيد موقع التثبيت.

الخطوة 2: قم بتأمين الجهاز باستخدام البراغي وأقواس التثبيت و/أو قضبان التثبيت.

الخطوة 3: تحقق من حالة التثبيت للتأكد من أن الجهاز مستوي ومستقر، ويحتوي على مساحة كافية للأسلاك، ويتمتع بظروف جيدة لتبديد الحرارة.

3. اتصال الطاقة

أثناء التثبيت، تحقق من نطاق جهد الإدخال وقطبية الطاقة ومتطلبات التأريض.

تتضمن التوصيلات مدخلات الطاقة، والتأريض الوقائي، والحماية من الصواعق.

احرص على تجنب القطبية العكسية وتقلبات الجهد والتشغيل دون التأريض. توفر Ruitai مخططات كاملة للأسلاك، وأدلة التثبيت، والوثائق الفنية؛ كما نقدم أيضًا إرشادات عبر الإنترنت أو يمكننا إرسال مهندسين يتمتعون بخبرة تزيد عن خمس سنوات إلى الموقع للحصول على المساعدة.

4. اتصال الاتصال بين NCU وTCU

تتمثل إحدى الخطوات الأساسية في تثبيت NCU في إنشاء اتصال مع TCU.

الاتصال النموذجي: نظام التتبع → TCU → كابل الاتصال → NCU

تأكد من اتصالات خط الاتصال الصحيحة، والتكوين المناسب لعنوان الجهاز، ومعلمات الاتصال المتسقة.

5. الاتصال بين NCU ونظام SCADA

بعد توصيل المعدات الميدانية، يجب دمج وحدة التحكم الوطنية في نظام المراقبة.

NCU → شبكة إيثرنت / ألياف / 4G → منصة SCADA

قم بتوصيل وتشغيل تكوين الشبكة وإعدادات عنوان IP وتعيين نقطة البيانات، ثم قم بإجراء اختبارات الاتصال.

التعليمات

س: هل سيؤثر انقطاع الشبكة أو انقطاع التيار الكهربائي على نقل البيانات والتحكم في النظام؟

ج: تم تصميم النظام للتعامل مع مثل هذه السيناريوهات. الجهاز مزود ببطارية احتياطية UPS مدمجة تضمن التشغيل المستمر حتى أثناء انقطاع التيار الكهربائي غير المتوقع. بالإضافة إلى ذلك، تتيح قدرة الحوسبة الطرفية الخاصة به التخزين المؤقت للبيانات المحلية والمزامنة الذكية.

وهذا يضمن التنفيذ المستقر للأوامر والإبلاغ عن البيانات حتى أثناء انقطاع الشبكة المتقطع. بمجرد استعادة الاتصال، تتم مزامنة جميع البيانات تلقائيًا مع السحابة، مما يضمن سلامة البيانات الكاملة.

س: هل يدعم صندوق الاتصالات الكهروضوئي الذكي هذا المراقبة عن بعد وتشخيص الأخطاء؟

ج: نعم، فهو يدعم بشكل كامل المراقبة في الوقت الحقيقي والتحكم عن بعد. عند التكامل مع منصة Ruitai SCADA أو IoT، يمكن للمشغلين مراقبة أداء المصنع بأكمله بسهولة دون التواجد في الموقع.

ويتيح النظام أيضًا التشخيص عن بعد، مما يسمح بتحديد المشكلات وحلها بسرعة، مما يقلل بشكل كبير من فشل الاتصالات ويقلل تكاليف التشغيل والصيانة الإجمالية.

س: كيف يتم التأكد من وضع الألواح الشمسية دائمًا في الزاوية المثالية لتحقيق أقصى قدر من إنتاج الطاقة؟

ج: تم تجهيز وحدة NCU بخوارزميات تتبع متقدمة تعتمد على الذكاء الاصطناعي وأجهزة استشعار بيئية متكاملة، بما في ذلك اكتشاف الرياح والثلوج.

فهو يقوم بتحليل الظروف في الوقت الفعلي بشكل مستمر لضبط زوايا اللوحة بذكاء من أجل توليد الطاقة الأمثل. بالإضافة إلى ذلك، تضمن معايرة نظام تحديد المواقع العالمي (GPS) المزدوج دقة التتبع الدقيقة، مما يحسن بشكل فعال كفاءة توليد الطاقة الإجمالية للنظام الشمسي.

س: هل التثبيت والتكوين معقدان؟ هل يدعم إعداد الجوال؟

ج: تم تصميم عملية الإعداد لتكون بسيطة وفعالة. بالإضافة إلى التكوين القياسي المعتمد على الكمبيوتر، يدعم الجهاز أيضًا إعداد Bluetooth عبر الأجهزة المحمولة.

أثناء التثبيت والتشغيل في الموقع، يمكن تكوين المعلمات بسرعة من خلال هاتف ذكي باستخدام اتصال Bluetooth منخفض الطاقة، مما يؤدي إلى تحسين الراحة والكفاءة بشكل كبير.
