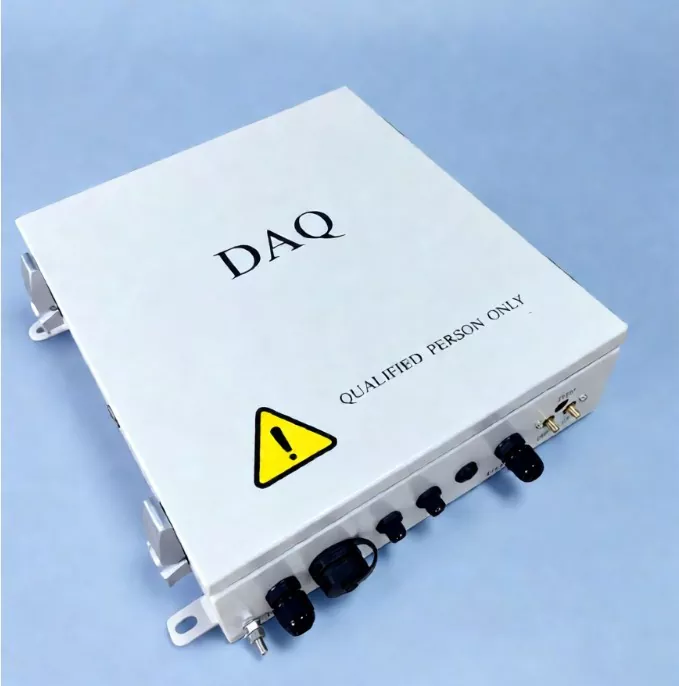

وحدة التحكم بالاتصالات الكهروضوئية

Suzhou Ruitai هو مصنع محترف، وحدة التحكم في الاتصالات الكهروضوئية لدينا تستخدم مكونات من الدرجة الصناعية، وتوفر حماية مصنفة IP65، ونطاق واسع لدرجة حرارة التشغيل (-40 درجة مئوية إلى +85 درجة مئوية)، ومقاومة استثنائية للبرق والتداخل الكهرومغناطيسي.

يدعم البروتوكولات القياسية الصناعية مثل Modbus وTCP/IP، ويتكامل بسلاسة مع مجموعة واسعة من المحولات ومحطات الطقس. تتيح وحدة NCU الاستجابة على مستوى المللي ثانية واتصال البيانات في الوقت الفعلي، مما يضمن تشغيل النظام بسرعة وموثوقية. عند إقرانها بمنصة SCADA، فإنها توفر للمشغلين رؤية في الوقت الفعلي للأداء على مستوى المصنع وحالة التشغيل من أي مكان.

ما هي الوظائف الأساسية لوحدة التحكم في الاتصالات الكهروضوئية؟

1. المراقبة المركزية

تقوم وحدة التحكم في الاتصالات الكهروضوئية بجمع البيانات المبلغ عنها من قبل جميع وحدات TCU ضمن نطاق اختصاصها، وتجميع البيانات وتحميلها إلى نظام SCADA أو منصة المراقبة السحابية.

2. التحكم الموحد

وتقوم ببث أوامر التحكم إلى جميع وحدات TCU ضمن نطاق اختصاصها لتمكين العمليات المتزامنة.

تتضمن الأوامر النموذجية ما يلي: التخزين بلمسة واحدة، وتبديل وضع التتبع، وتنشيط/إلغاء تنشيط التراجع، وأوضاع الحماية من الطقس (على سبيل المثال، للرياح العاتية أو الأمطار الغزيرة).

3. الاتصالات لمسافات طويلة

وهو يدعم اتصال Ethernet (الألياف الضوئية) أو 4G، مما يتيح الوصول إلى البيانات والتحكم فيها عن بعد. يمكن لوحدات NCU المتعددة أن تشكل شبكة حلقة من الألياف الضوئية لتعزيز موثوقية الاتصال.

4. إدارة البيانات

يقوم بتنظيم وإدارة معلومات النظام، بما في ذلك زوايا صف المتعقب، وسجلات الإنذار، وبيانات أداء المحرك، والبيانات البيئية، مما يوفر واجهات بيانات منظمة لأنظمة المستوى الأعلى.

جدول المواصفات الكاملة

▷ المعلمات المميزة

▷ المعلمات الوظيفية

▷ المعلمات العامة

كيفية اختيار وحدة التحكم في الاتصالات الكهروضوئية المناسبة (NCU)؟

1. حدد سعة الاتصال بناءً على الحجم

حدد بناءً على عدد وحدات TCU المتصلة.

المشاريع الكهروضوئية الصغيرة:مع عدد أقل من الاتصالات، يكون نموذج NCU الأساسي مناسبًا.

محطات توليد الطاقة الأرضية واسعة النطاق:يوصى باستخدام وحدة NCU عالية السعة لدعم عدد أكبر من اتصالات TCU.

توصية التكوين:لا تقم بالتكوين بناءً على العدد الحالي للأجهزة فقط؛ احتفظ ببعض القدرة للتوسع المستقبلي (حوالي 20٪ من الإرتفاع).

2. توافق بروتوكول الاتصال

أثناء مرحلة تصميم المشروع، تحقق من بروتوكولات اتصال TCU ومتطلبات واجهة SCADA وبنية الاتصالات الحالية لمحطة الطاقة.

توفر وحدات Ruitai NCU توافقًا ممتازًا مع البروتوكول، حيث تدعم RS485 و4G/5G وModbus RTU وModbus TCP وEthernet/IP وطرق الاتصال الأخرى.

3. حدد تصنيف الحماية بناءً على بيئة الموقع

يجب أن تكون وحدات NCU قابلة للتكيف بشكل كبير مع الظروف البيئية ومقاومة لدخول الغبار والأمطار.

بالنسبة للمشاريع الكهروضوئية واسعة النطاق، يوصى باختيار الوحدات ذات نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى +85 درجة مئوية وتصنيف حماية IP65 أو أعلى؛ يجب أن تتميز أيضًا بقدرات الحماية من التداخل والصواعق.

4. مطابقة بنية الشبكة

يجب أن يتوافق تكوين NCU مع تصميم شبكة الاتصالات الكهروضوئية الشاملة.

موصى به للقواعد الكهروضوئية واسعة النطاق:TCU → NCU → شبكة الألياف البصرية الدائرية → SCADA

موصى به للمشاريع الكهروضوئية الموزعة:TCU → NCU → 4G/5G → النظام الأساسي السحابي

التعليمات

س: ما هي ميزات الأجهزة التي تضمن التشغيل المستقر والموثوق في البيئات الخارجية الصعبة؟

ج: يجمع النظام بين طبقات متعددة من الحماية لضمان الأداء السلس. توفر تقنية معايرة نظام تحديد المواقع العالمي (GPS) المزدوج تتبعًا وتحديدًا دقيقًا، بينما تحافظ بطارية UPS الاحتياطية المدمجة على تشغيل الوظائف الحيوية أثناء انقطاع التيار الكهربائي غير المتوقع.

بالإضافة إلى ذلك، تعمل الحماية الشاملة للتيار الزائد والتدفق المفاجئ على حماية النظام من الاضطرابات المرتبطة بالطاقة، مما يضمن التشغيل الموثوق به في الظروف الصعبة.

س: هل وحدة التحكم في الاتصالات الكهروضوئية سهلة التركيب والتكوين؟ ماذا عن تكاليف الصيانة على المدى الطويل؟

ج: نعم. تم تصميم النظام للنشر السريع والفعال، ودعم كل من التكوين القائم على الكمبيوتر والإعداد اللاسلكي الذي يدعم تقنية Bluetooth لتقليل وقت التشغيل في الموقع بشكل كبير.

بمجرد تشغيلها، تتيح المنصة المراقبة عن بعد ورؤية البيانات في الوقت الفعلي، بينما يساعد تصميمها منخفض الطاقة على تقليل متطلبات الصيانة وخفض تكاليف التشغيل الإجمالية.

س: ما هو مستوى الحماية الخارجية الذي يقدمه المنتج؟ هل يستطيع تحمل الظروف الجوية القاسية؟

ج: بالتأكيد. تتميز سلسلة NCU بتصنيف حماية IP65 وغلاف مقاوم للطقس، مما يوفر حماية فعالة ضد دخول الغبار والماء.

لقد تم تصميمه لتحمل درجات الحرارة القصوى، والبرد القارس، ورذاذ الملح، وغيرها من الظروف الخارجية الصعبة، مما يضمن أداء مستقرًا ومتينًا طوال فترة الخدمة.

س: كيف تعمل قدرة النظام على التكيف مع الذكاء الاصطناعي على تحسين الأداء والموثوقية؟

ج: توفر قدرة النظام على التكيف مع الذكاء الاصطناعي القيمة بثلاث طرق رئيسية.

أولاً، يقوم باستمرار بتحسين استراتيجيات التتبع باستخدام البيانات التاريخية وفي الوقت الفعلي لزيادة إنتاجية الطاقة إلى الحد الأقصى.

ثانيًا، يوفر حماية ذكية أثناء الظروف الجوية القاسية.

ثالثًا، تساعد إمكانات التشخيص الذاتي والإنذار المبكر المضمنة في اكتشاف المشكلات المحتملة قبل أن تصبح حرجة، مما يقلل وقت التوقف غير المخطط له ويحسن موثوقية النظام.

س: كيف يدعم المنتج الإدارة الرقمية لمحطات الطاقة الشمسية؟

ج: توفر سلسلة NCU رؤية في الوقت الفعلي لعمليات المصنع من خلال جمع البيانات ونقلها بشكل مستمر.

يمكن للمشغلين مراقبة أداء جهاز التتبع وتوليد الطاقة وتنبيهات النظام في أي وقت عبر الكمبيوتر الشخصي أو الأجهزة المحمولة.

ومن خلال دعم بروتوكولات MQTT وTCP، فإنه يتيح الإدارة المركزية عبر مواقع متعددة، مما يساعد محطات الطاقة على التحرك نحو عمليات أكثر ذكاءً وأكثر آلية.
