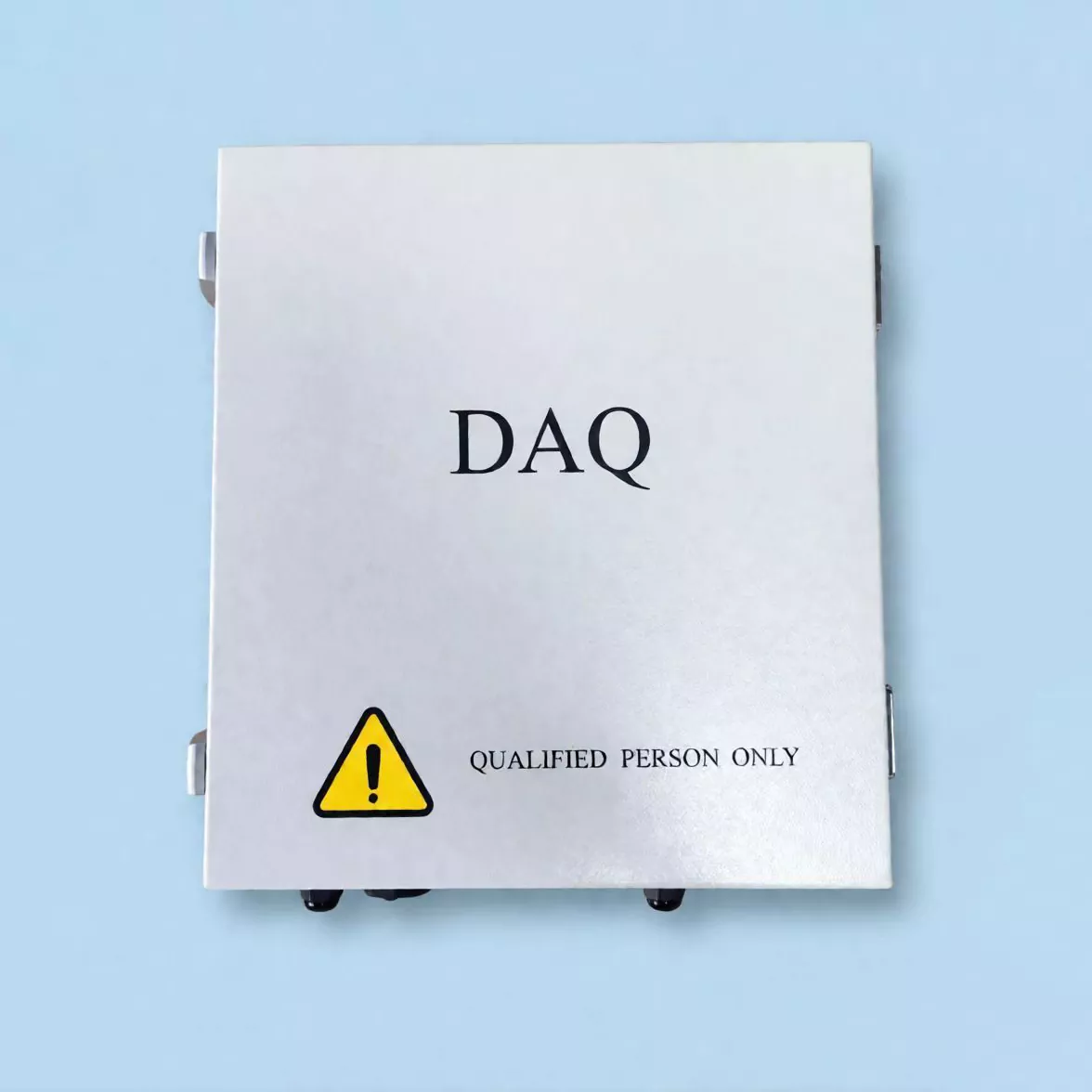

صندوق اتصالات تعقب الطاقة الشمسية NCU

تم بناء Ruitai NCU على شبكة من الألياف الضوئية ذاتية الشفاء، مع بروتوكولات الشبكة الحلقية التي تدعم الاسترداد على مستوى المللي ثانية، جنبًا إلى جنب مع تصميم احتياطي مزدوج لإمدادات الطاقة. إذا تم قطع اتصال الشبكة بشكل غير متوقع أو تعطلت المعدات، فيمكن للنظام إعادة بناء مسار الاتصال تلقائيًا خلال أجزاء من الثانية. يتيح ذلك التبديل السلس دون التأثير على العمليات، مما يقلل من مخاطر انقطاع التيار ويدعم التشغيل دون انقطاع على مدار الساعة طوال أيام الأسبوع في محطات الطاقة الشمسية الكبيرة.

الوظائف الرئيسية والميزات الفنية

1. التتبع الدقيق للطاقة الشمسية ومراقبة الطقس الجزئي

يقوم صندوق اتصالات تعقب الطاقة الشمسية NCU بتنسيق وحدات TCU متعددة (وحدات التحكم في التعقب) لدعم التتبع الدقيق للطاقة الشمسية.

كما أنه يدمج سرعة الرياح واتجاه الرياح والإشعاع وأجهزة الاستشعار الأخرى لتعمل كمحطة طقس دقيقة.

ومن خلال دمجه مع خوارزميات التتبع الذكية، فإنه يساعد على تقليل خسائر تظليل التضاريس وتحسين كفاءة توليد الطاقة.

2. حماية ذكية في جميع الأحوال الجوية

باستخدام بيانات الطقس في الوقت الفعلي، يمكن لوحدة NCU تنشيط أوضاع الحماية من الرياح والثلوج والبرد تلقائيًا وتحريك هياكل التتبع إلى وضع آمن.

في الظروف الجوية القاسية، يمكن لهذه الوظيفة تقليل خسائر الأصول الناجمة عن البرد والثلوج الكثيفة والأحداث المماثلة بنسبة تصل إلى 94%.

3. التصميم الصناعي عالي الموثوقية

تستخدم وحدة NCU شرائح صناعية ودوائر معزولة تتمتع بحماية IP65 للبيئات الصعبة مثل المناطق المرتفعة والصحاري والمواقع الساحلية.

وهو يدعم كلاً من مصادر الطاقة AC و DC ويتضمن بطارية ليثيوم احتياطية للحفاظ على التشغيل أثناء انقطاع التيار الكهربائي أو في الليل.

يساعد تشفير الأجهزة والبرامج، إلى جانب عزل الجهد العالي والمنخفض، على حماية نقل البيانات وسلامة المعدات.

4. الاتصال متعدد البروتوكولات

تدعم وحدة NCU تقنيات اتصالات متعددة، بما في ذلك Zigbee وM-Bus.

فهو يربط الأنظمة المحلية بمنصات المراقبة عن بعد مثل Smart Cloud وSCADA، مما يتيح تحميل البيانات في الوقت الفعلي وتسليم الأوامر.

جدول المواصفات الكاملة

▷ المعلمات المميزة

▷ المعلمات الوظيفية

▷ المعلمات العامة

قيمة التطبيق ومشروعنا

تعمل وحدة Ruitai Intelligent NCU على تقليل الحاجة إلى عمليات الفحص اليدوي من خلال تشخيص الأخطاء عن بعد ووظائف إزالة الثلج والحماية من البرد بنقرة واحدة، مما يساعد على خفض تكاليف التشغيل والصيانة.

وقد تم نشر النظام في مشاريع خارجية في الولايات المتحدة وإسبانيا، مما يوفر الحماية التلقائية أثناء الظروف الجوية القاسية.

جنبًا إلى جنب مع SCADA وبرنامج التشغيل والصيانة عن بعد، تدعم وحدة NCU الإدارة الذكية عبر عملية التشغيل الكاملة، مما يساعد محطات الطاقة الشمسية على الحصول على قيمة أكبر من كل شعاع من ضوء الشمس.

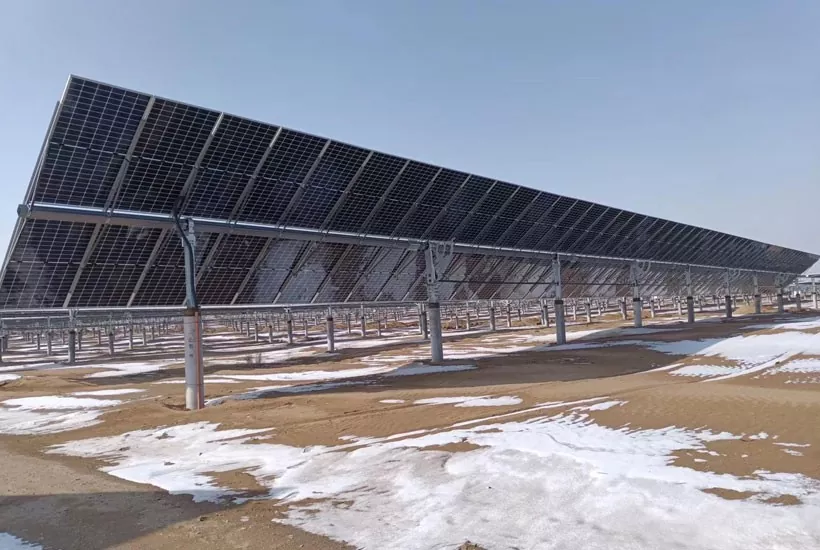

دراسة حالة: محطة طاقة شمسية على نطاق واسع بقدرة 100 ميجاوات في تكساس، الولايات المتحدة الأمريكية

يقع هذا المشروع في السهول الكبرى بأمريكا الشمالية، وغالبًا ما يواجه عواصف برد شديدة متكررة ورياحًا شديدة.

في ظل هذه الظروف، يمكن أن تتعرض وحدات الطاقة الشمسية التقليدية وهياكل التتبع لأضرار كبيرة، مما يخلق مخاطر كبيرة على أصول المصنع.

بعد اعتماد منصة Ruitai SCADA، استخدم النظام التنبؤ بالطقس القائم على الذكاء الاصطناعي وخوارزميات التنسيق الذكية للاستجابة تلقائيًا لتحذيرات البرد أو الرياح القوية.

وأرسلت أوامر إلى وحدة TCU، التي قامت بنقل الوحدات الشمسية إلى زاوية ميل وقائية قدرها 60 درجة.

أدت هذه الاستراتيجية الاستباقية للحماية من الطقس القاسي إلى خفض خسائر الأصول الكهروضوئية السنوية بنسبة 94% عندما تعرضت المحطة لتساقط حبات البرد التي يزيد قطرها عن 50 ملم، مما أدى إلى تحويل استجابة المحطة من التحكم السلبي في الأضرار إلى الوقاية النشطة من المخاطر.

لماذا تختار رويتاي؟

Ruitai متخصصة في البحث والتطوير وتطبيق أنظمة التحكم في التتبع الكهروضوئي. لتلبية الحاجة إلى الإدارة الذكية في محطات الطاقة الكهروضوئية واسعة النطاق، فإننا نعمل باستمرار على تعزيز قدراتنا في خوارزميات التحكم وتكنولوجيا الاتصالات وتكامل الأنظمة.

بالإضافة إلى صندوق اتصالات متتبع الطاقة الشمسية (NCU)، نقدم مجموعة شاملة من الحلول، بما في ذلك وحدات TCU ومنصات المراقبة الذكية PV SCADA وروبوتات التنظيف الشمسية الذكية.

تتميز أجهزتنا بتصنيفات الحماية IP65/IP66 وتعمل بشكل موثوق عبر نطاق درجة حرارة واسع يتراوح من -40 درجة مئوية إلى +70 درجة مئوية. تم تصميم منتجاتنا مع الحماية من الصواعق، وهي مصممة لتحمل البيئات المتنوعة والصعبة حيث توجد محطات الطاقة الكهروضوئية.

بدعم من أكثر من 20 من حقوق الملكية الفكرية، وشهادتي ISO 9001 وCE، وحقوق الطبع والنشر للبرامج، وتقارير الاختبار من وكالات خارجية مثل HTW، قمنا بتأسيس شراكات مشاريع عبر أكثر من 50 دولة ومنطقة. نحن نقدم خدمات طويلة الأجل بما في ذلك المراقبة عن بعد، وتشخيص الأخطاء، وترقيات البرامج، والتدريب على التشغيل والصيانة.

التعليمات

س: تشير وحدة NCU إلى وجود اتصال عادي، إلا أن بعض أجهزة التتبع تفشل في التحرك بعد إصدار الأوامر؛ كيف ينبغي لي استكشاف هذا الخلل وإصلاحه؟

ج: هذا النوع من "الاتصالات الزائفة" (حيث يبدو النظام متصلاً ولكن يفشل في التشغيل) عادةً ما يكون سببه ما يلي:

ازدحام ميكانيكي TCU: عطل في المحرك أو علبة التروس؛ على الرغم من أن وحدة TCU لا تزال قادرة على إرسال إشارات "نبضات القلب"، إلا أنها لا تستطيع تنفيذ الحركات الجسدية.

إمدادات الطاقة غير كافية: تسحب محركات التتبع تيارًا عاليًا عند بدء التشغيل. إذا كانت كابلات الطاقة طويلة جدًا أو تحتوي على مساحة مقطع عرضي غير كافية، فإن انخفاض الجهد في محطة TCU يمكن أن يمنع المحرك من بدء التشغيل، على الرغم من أن وحدة NCU قد أصدرت الأمر.

تعارض الأوامر: تحقق مما إذا كانت الأنظمة الأخرى (مثل SCADA أو HMI المحلي) تصدر أوامر متعارضة في نفس الوقت.

س: هل يمكنني استخدام اتصالات فرعية T عشوائية عند توصيل ناقل RS485؟

ج: لا. يجب أن تستخدم حافلة RS485 طوبولوجيا السلسلة التعاقبية. يؤدي التفرع على شكل حرف T إلى انعكاسات شديدة للإشارة، مما يؤدي إلى اتصال غير مستقر إلى حد كبير.

إذا كانت ظروف الموقع تتطلب التفرع، فيجب تثبيت مكرر أو لوحة وصل RS485 عند نقطة التفرع.

س: هل يمكن لوحدة NCU التفاعل مع نظام AGC/AVC الخاص بمحطة الطاقة؟

ج: نعم. في محطات الطاقة واسعة النطاق، عندما تتطلب الشبكة تقليصًا، يرسل نظام AGC/AVC أوامر تحديد الطاقة إلى وحدة التحكم الوطنية.

عند تلقي هذه الأوامر، يمكن لوحدة NCU ضبط زوايا جهاز التعقب لتحقيق خفض نشط للطاقة على مستوى الأجهزة؛ يعمل هذا النهج على حماية استقرار الشبكة بشكل أفضل مقارنةً بالحد من خرج العاكس.
