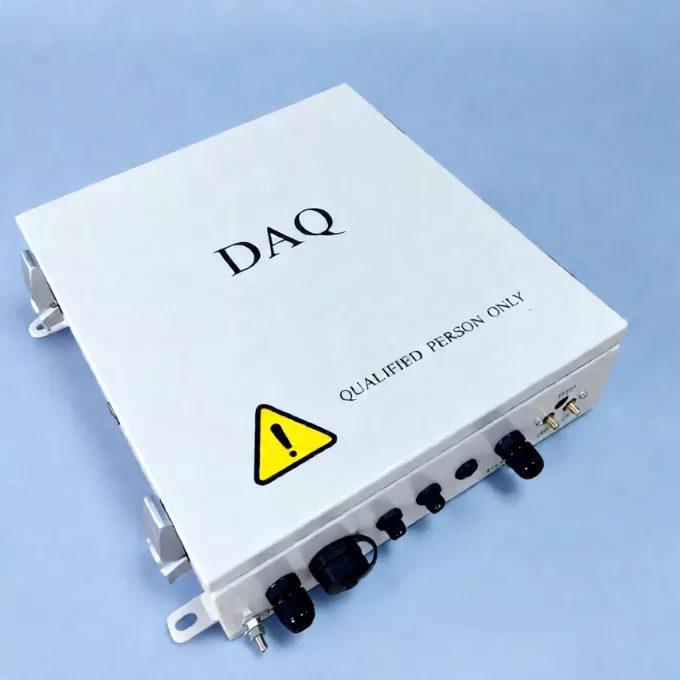

صندوق الاتصالات الكهروضوئية الشمسية

في البيئات الخارجية المعقدة والمتغيرة، تعد شبكة الاتصالات العمود الفقري لتشغيل محطة الطاقة الشمسية المستقر ونقل البيانات بكفاءة.

باعتباره جوهر اتصالات المصنع، يوفر صندوق اتصالات الطاقة الشمسية الكهروضوئية الذي يقدمه مصنع Suzhou Ruitai تنسيقًا قويًا بين حافة الجهاز والسحابة وبنية أساسية محسنة لتقديم دعم اتصالات قوي لمحطات الطاقة الشمسية واسعة النطاق، مما يساعد على تحويل كل شعاع من ضوء الشمس إلى عوائد موثوقة.

اختراقات التكنولوجيا الأساسية

1. شبكات موثوقة وروابط اتصالات متكررة

تدعم وحدة NCU القنوات السلكية الزائدة عن الحاجة، بما في ذلك الألياف الضوئية وRS485، بالإضافة إلى القنوات اللاسلكية مثل 5G وطيف انتشار التنقل بين الترددات.

اكتمال التبديل بعد فشل نقطة واحدة خلال 100 مللي ثانية. يستخدم اتصال RS485 أسلاك السلسلة التعاقبية والكابلات المزدوجة المجدولة المحمية، جنبًا إلى جنب مع مقاومات إنهاء 120 أوم وتصميم تأريض بقيمة ≥4 أوم لتقليل انعكاسات الإشارة والتداخل الكهرومغناطيسي في الطبقة المادية.

2. حوسبة الحافة وترقيات البروتوكول

تعمل تصفية وتجميع البيانات على جانب الحافة على تحميل القيم غير الطبيعية والبيانات المجمعة فقط، مما يقلل من حركة المرور غير الضرورية. يتم استبدال بروتوكولات الاستقصاء التقليدية تدريجيًا ببروتوكولات إنترنت الأشياء للنشر والاشتراك مثل MQTT.

بالاشتراك مع تسريع أجهزة ASIC المخصصة، يتم تقليل وقت استجابة أمر التحكم من ثوانٍ إلى ميلي ثانية.

3. خوارزميات الحماية الديناميكية المعتمدة على الذكاء الاصطناعي

تستخدم وحدة NCU خوارزميات الذكاء الاصطناعي، بما في ذلك SuperTrack، لتحليل بيانات التظليل والإشعاع ثنائي الوجه وتحسين أداء التتبع بشكل مستمر.

ومن خلال مراقبة الظروف الجوية المحلية كل 0.5 ثانية، فإنه يحسب أفضل زاوية تعقب لالتقاط المزيد من الطاقة الشمسية.

4. حماية الرياح التكيفية ثنائية الاتجاه

تستخدم وحدة NCU ثلاث عتبات لسرعة الرياح، مثل 10 م/ث، و12 م/ث، و15 م/ث، لضبط موضع التعقب بناءً على سرعة الرياح واتجاهها في الوقت الفعلي. يمكنه تحريك جهاز التعقب في اتجاه الريح أو تخزينه بزاوية آمنة تبلغ 5 درجات.

عندما تظل سرعة الرياح عند مستوى آمن، مثل ≥8 م/ث، لمدة خمس دقائق، يعود النظام تلقائيًا إلى وضع التتبع.

لماذا تحتاج محطات الطاقة الشمسية واسعة النطاق إلى صندوق اتصالات الطاقة الشمسية الكهروضوئية؟

1. انخفاض تكاليف التشغيل والصيانة

تستخدم وحدة NCU أجهزة من الدرجة الصناعية مع نطاق درجة حرارة تشغيل يتراوح من -40 درجة مئوية إلى 85 درجة مئوية وحماية IP65. لقد تم تصميمه للعمل بشكل موثوق في ظل الرياح القوية والرمال العاتية والتداخل الكهرومغناطيسي العالي.

تسمح الحوسبة المتطورة باتخاذ قرارات محلية أسرع مع تقليل متطلبات نقل البيانات وتأخير الشبكة.

2. تتبع الذكاء الاصطناعي لتوليد طاقة أعلى

باعتبارها وحدة تحكم للتتبع الذي يعمل بالذكاء الاصطناعي، تستخدم وحدة NCU بيانات الطقس والسلسلة الكهروضوئية في الوقت الفعلي لتجنب التظليل وحساب أفضل زاوية للتتبع.

ويساعد ذلك على تحسين توليد الطاقة بشكل عام في التضاريس المعقدة وظروف الإضاءة المنتشرة.

3. الحماية الاستباقية للأصول

تعمل وحدة NCU أيضًا كمحطة طقس صغيرة ووحدة حماية للسلامة. أثناء الرياح القوية والثلوج الكثيفة والبرد وغيرها من الأحوال الجوية القاسية، يقوم تلقائيًا بتنشيط أوضاع الحماية على مستوى المنطقة، بما في ذلك الحماية من الرياح ثلاثية المستويات ومواضع الحماية من البرد بزاوية عالية، للمساعدة في منع تلف الوحدة الكهروضوئية وتشوه المتعقب.

4. الاتصال متعدد البروتوكولات

تدعم وحدة NCU أكثر من 200 بروتوكول اتصال رئيسي، بما في ذلك Modbus وIEC 104.

وهو متوافق مع العاكسات ومحطات الأرصاد الجوية ومسجلات البيانات من ماركات مختلفة، مثل Smart Logger، مما يسمح بالتكامل الموحد للمعدات متعددة العلامات التجارية.

جدول المواصفات الكاملة

▷ المعلمات المميزة

▷ المعلمات الوظيفية

▷ المعلمات العامة

دعم موثوق لما بعد البيع

الفحص الذكي والصيانة التنبؤية

لتحديد المشكلات المحتملة في وقت مبكر، يتم استخدام المسح بالأشعة تحت الحمراء المعتمد على الطائرات بدون طيار وحوسبة الحافة لتحديد موقع الكابلات القديمة ونقاط الاتصال المحمومة.

يقوم الذكاء الاصطناعي بمراقبة حالة التيار والجهد والاتصال في الوقت الفعلي لاكتشاف الأخطاء قبل تفاقمها.

البرامج الثابتة عبر الهواء (OTA) والصيانة الروتينية

يتم توفير تحديثات البرامج الثابتة كل ستة أشهر لمعالجة نقاط الضعف في البرامج وتحسين الخوارزميات.

تشمل عمليات التفتيش الروتينية منافذ الاتصالات وموصلات كابلات الشبكة ووحدات الحماية من الصواعق.

الاستجابة للطوارئ المتدرجة

في حالة فقدان اتصال NCU تمامًا أثناء الظروف المشمسة العادية، يمكن لموظفي التشغيل والصيانة تقييم ما إذا كان سيتم التبديل إلى الوضع التلقائي المحلي أو زاوية الميل المثالية الثابتة.

أثناء الطقس القاسي، يتم تفعيل إجراءات الطوارئ على الفور لنقل أجهزة التتبع إلى مكان آمن من خلال التشغيل اليدوي في الموقع أو رابط اتصال احتياطي.

التعليمات

س: كيف يعمل صندوق الاتصالات بالطاقة الشمسية الكهروضوئية مع SCADA لتمكين التشغيل والصيانة الذكية؟

ج: يعمل صندوق اتصالات الطاقة الشمسية الكهروضوئية كبوابة بيانات في الموقع، ويقوم بتحميل البيانات التشغيلية للمعدات إلى SCADA.

تتضمن العملية ما يلي: مراقبة حالة المعدات ← تحليل البيانات ← تنبيهات الحالات الشاذة ← معالجة التشغيل والصيانة.

على سبيل المثال، عندما تكتشف وحدة TCU وجود خلل في التتبع، يتم تحميل البيانات إلى وحدة NCU، والتي تنقلها بعد ذلك إلى SCADA لإنشاء تنبيه، مما يسمح لموظفي التشغيل والصيانة بإجراء التشخيص عن بعد.

س: لماذا تتطلب المشاريع الكهروضوئية واسعة النطاق وحدة NCU بدلاً من الاتصال مباشرة بوحدات TCU؟

ج: قد يؤدي الاتصال مباشرة بجميع وحدات TCU إلى أسلاك اتصالات معقدة، وعدد زائد عن الحد من عقد الشبكة، وصعوبة صيانة النظام.

يؤدي استخدام وحدة NCU إلى تمكين الإدارة المركزية لوحدات TCU المتعددة، مما يؤدي إلى بنية شبكة أكثر وضوحًا، ونقل بيانات أكثر استقرارًا، وتوسعًا مستقبليًا أسهل.

س: هل تحتاج وحدة NCU إلى صيانة دورية؟

ج: نعم. تتضمن مهام الصيانة الموصى بها ما يلي:

1. التحقق من حالة الاتصال

2. فحص سجلات إنذار المعدات

3. التحقق من موثوقية الأسلاك

4. فحص الأختام الواقية

5. تحديث إصدارات البرامج

6. النسخ الاحتياطي لمعلمات التكوين
