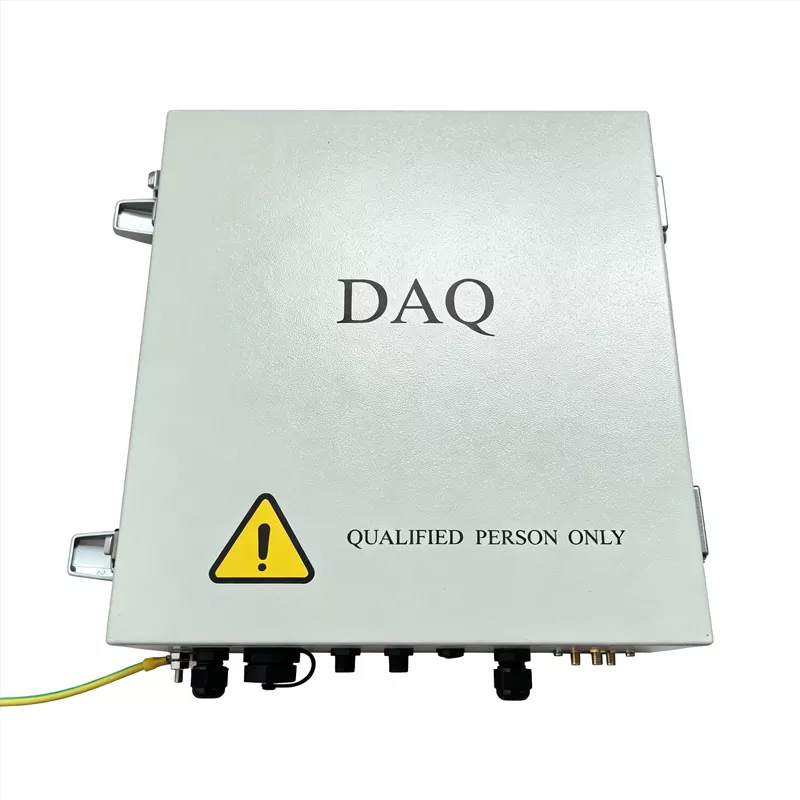

صندوق الاتصالات الشمسية الذكي

يمكن لشركة Ruitai أن تقدم صندوق اتصالات الطاقة الشمسية الذكي لشبكات الاتصالات وأنظمة تتبع الطاقة الشمسية في محطات الطاقة الشمسية واسعة النطاق. تم تصميمه ليتحمل الظروف الخارجية القاسية والتداخل الكهرومغناطيسي القوي، ويتميز بأجهزة من الدرجة الصناعية، ونطاق واسع لدرجة حرارة التشغيل من -40 درجة مئوية إلى 85 درجة مئوية، وحماية IP65، ومناعة EMC من المستوى 4.

بالإضافة إلى وظائف بوابة الاتصالات الخاصة بها، تعمل وحدة NCU كوحدة تنفيذ أساسية لتتبع الطاقة الشمسية التي تعمل بالذكاء الاصطناعي وحماية الأصول.

ما هي الوظيفة الأساسية لصندوق الاتصالات الشمسية الذكي؟

ضمن بنية التحكم الهرمية لمحطة الطاقة الكهروضوئية، يلعب صندوق الاتصال الشمسي الذكي (NCU) دورًا محوريًا في سد أنظمة المستوى العلوي والمستوى الأدنى:

المنبع (الاتصال بأنظمة SCADA/السحابة): ينقل الحالة التشغيلية للمعدات عبر المنطقة المخصصة إلى مركز المراقبة المركزي للمحطة (نظام SCADA) عبر شبكات الألياف الضوئية الصناعية، أو Ethernet (Modbus TCP، IEC 60870-5-104)، أو شبكات 4G/5G.

المصب (الاتصال بوحدات TCU/روبوتات التنظيف): تتحكم وحدة NCU مركزيًا - عبر الاتصالات اللاسلكية (على سبيل المثال، LoRa، Zigbee) أو الاتصالات السلكية (RS485) - بالعشرات إلى المئات من وحدات TCU (وحدات التحكم في التتبع) وروبوتات التنظيف الكهروضوئية المؤتمتة بالكامل داخل المنطقة.

جدول المواصفات الكاملة

▷ المعلمات المميزة

▷ المعلمات الوظيفية

▷ المعلمات العامة

تتبع الطاقة الشمسية المدعوم بالذكاء الاصطناعي للتحكم الدقيق في المنطقة

يتيح صندوق الاتصال الشمسي الذكي إمكانية التتبع الذكي للطاقة الشمسية ليس من خلال جهاز واحد، ولكن كمركز تحكم على مستوى المنطقة وجسر اتصالات.

جمع البيانات في الوقت الحقيقي:وهو يتصل بوحدات TCU ويديرها عبر كل منطقة، ويجمع زاوية الوحدة، وتوليد الطاقة، وسرعة الرياح، والإشعاع، وبيانات الطقس الدقيقة الأخرى في الوقت الفعلي.

التحكم في التتبع بالذكاء الاصطناعي:تقوم خوارزميات الذكاء الاصطناعي بتحليل التظليل والظروف الغائمة وعوامل الطقس الأخرى لحساب زاوية التعقب المثالية وإرسال الأوامر تلقائيًا، مما يساعد على زيادة التقاط الطاقة إلى أقصى حد.

الحماية من الطقس الشديد:عند اكتشاف رياح قوية أو ثلوج كثيفة أو غيرها من الظروف الجوية القاسية، يمكن لوحدة NCU تنشيط حماية الرياح ثلاثية المستويات تلقائيًا، أو وضع حماية من البرد بزاوية عالية، أو وضع إزالة الثلج بنقرة واحدة لحماية سلامة المعدات.

التبديل السلس متعدد الأوضاع:وهو يدعم التحكم عن بعد والدقيق من خلال وضع SDS، الوضع التلقائي، الوضع اليدوي، ووضع الصيانة.

بنية سحابية على حافة الجهاز مع دعم متعدد البروتوكولات

تعمل وحدة NCU في الطبقة الحافة للنظام. إنه يعمل بكفاءة مع وحدات TCU من خلال Zigbee ويرسل البيانات إلى منصات SCADA وبرامج التشغيل والصيانة عن بعد وتطبيقات الهاتف المحمول. وهو يدعم Modbus وIEC 60870-5-104 وMQTT وبروتوكولات الاتصال الأخرى، مما يسمح بتحويل البيانات المحلية إلى التنسيقات التي تتطلبها أنظمة الإرسال.

تقوم وحدة NCU بمعالجة البيانات محليًا لتقليل عبء العمل السحابي من خلال إمكانية الحوسبة المتطورة. ويتضمن أيضًا تشفير الأجهزة والبرامج، إلى جانب وحدة التشفير العمودي، للمساعدة في ضمان الاتصال الآمن للبيانات.

دعم موحد لما بعد البيع

بعد استبدال وحدة NCU، يجب إعادة تكوينها لتتناسب مع النظام. توفر Ruitai حلاً متكاملاً للتشغيل والصيانة:

التكوين الآلي:يمكن نشر معلمات التكوين من خلال تطبيق الهاتف المحمول أو الكمبيوتر، مما يقلل من العمل اليدوي ومخاطر الأخطاء.

رسم الخرائط الدقيقة والتشغيل:يرسل النظام أوامر زاوية ويقارنها بزوايا الدوران الفعلية لتعيين مصفوفة NCU وTCU وPV بدقة.

ترقيات البرامج الثابتة وإجراءات السلامة:تساعد التحديثات بنقرة واحدة لأحدث البرامج الثابتة الرسمية على حل مشكلات التوافق. تتبع جميع الأعمال إجراءات السلامة، بما في ذلك استخدام الأدوات المعزولة. بعد الاستبدال، تؤكد وظيفة "البحث التلقائي" الخاصة بمنصة التشغيل والصيانة الذكية أن الوحدة متصلة.

التعليمات

س: ماذا يحدث لجهاز التعقب عندما يفقد صندوق الاتصال الشمسي الذكي الطاقة؟ هل هناك مصدر طاقة احتياطي؟

ج: إنها تستخدم بطارية ليثيوم احتياطية مدمجة أو خارجية (السعة الموصى بها ≥ 7 أمبير) للحفاظ على تشغيل وحدة الاتصال لعدة ساعات بعد انقطاع التيار الكهربائي، مما يضمن قدرتها على تلقي أوامر تخزين الطوارئ وتنفيذها.

لاحظ أن البطارية تعمل فقط على تشغيل أنظمة الاتصالات والتحكم، وليس المحركات. يوصى بإقران هذا مع لوحة شحن بالطاقة الشمسية لشحن البطارية، خاصة في المناطق النائية التي تفتقر إلى الوصول إلى الشبكة.

س: هل يمكن لوحدة NCU دعم ترقيات البرامج الثابتة عن بعد؟

ج: تدعم وحدات NCU من العلامات التجارية الرئيسية ترقيات OTA (عبر الأثير) عن بعد، مما يسمح بنشر البرامج الثابتة الجديدة عبر أنظمة SCADA أو الأنظمة الأساسية السحابية دون تدخل في الموقع. يُنصح بالتحقق من هذه الإمكانية أثناء اختيار المنتج لضمان الوصول المستقبلي إلى تحسينات خوارزمية التتبع وإصلاحات الأخطاء وتصحيحات الأمان.

س: ما هو نطاق درجة حرارة التشغيل لوحدة التحكم الوطنية؟

ج: تعمل وحدة NCU الخاصة بـ Ruitai في نطاق يتراوح من -40 درجة مئوية إلى +70 درجة مئوية وتتميز بتصنيف حماية IP65، مما يجعلها مناسبة للبيئات القاسية مثل الصحاري ذات درجات الحرارة العالية والمناطق الباردة.

ومع ذلك، هناك حاجة إلى اهتمام خاص في السيناريوهات التالية:

الصحارى ذات درجات الحرارة المرتفعة: ضمان تبديد الحرارة الكافي للخزانة وتجنب أشعة الشمس المباشرة؛ تثبيت درع الشمس إذا لزم الأمر.

المناطق الباردة: ضع في اعتبارك أداء درجة الحرارة المنخفضة لبطارية الليثيوم الاحتياطية وحدد طرازًا ذو درجة حرارة منخفضة.

المناطق الساحلية (رذاذ الملح): استخدم حاويات من الفولاذ المقاوم للصدأ أو قم بتطبيق طبقات مقاومة للتآكل.
